Light Stream Meter 3 - Руководство пользователя
Черновик на проверку. Статья собрана по технической документации производителя и переписана под нашу линейку. Не публиковать за пределами рабочей вики до вычитки. Иллюстрации с пометкой «черновик» содержат чужой корпус — их нужно перерисовать.
Трёхфазный счётчик электроэнергии со встроенными трансформаторами тока, интерфейс RS-485, протокол Modbus RTU. Артикул LS-MAP3ET.
- Класс точности 0,5S по активной энергии, 1 — по реактивной
- Встроенные неразъёмные трансформаторы тока, калибровка не требуется
- Измерение напряжений, токов, мощностей, энергий, углов и частоты
- Пиковые значения от 300 мкс — контроль качества питания
- Технический учёт по трёхфазной нагрузке
- Корпус на DIN-рейку
Назначение
Счётчик предназначен для энергоменеджмента и мониторинга качества электропитания: технический учёт в многоквартирных домах и офисных зданиях, контроль потребителей в дата-центрах.
Это прибор технического, а не коммерческого учёта. Он не заменяет расчётный счётчик энергоснабжающей организации, но даёт детальную картину потребления по каждой фазе.
Технические характеристики
| Параметр | Значение |
|---|---|
| Питание | Питание |
| Напряжение питания | 5.5-28 В постоянного тока (интерфейсная часть) 90-510 В переменного тока (измерительная часть) |
| Допустимое напряжение на клеммах L1, L2, L3 | 1200 V в течение 10 мс |
| Потребляемая мощность максимальная | 1.3 Вт |
| Потребляемая мощность средняя | 0.9 Вт |
| Каналы измерения | Каналы измерения |
| Число каналов | 3 однофазных, либо 1 трехфазный |
| Номинальный измеряемый ток | 5 А |
| Максимальный измеряемый ток | 125 А |
| Диаметр отверстия (макс. диаметр кабеля) | 9.5 мм |
| Длительность измеряемых всплесков напряжений и токов |
от 300 мкс |
| Клеммники и сечение проводов | Клеммники и сечение проводов |
| Рекомендуемое сечение провода с НШВИ | для входов управления: 0.35…1 мм2 — одинарные, 0.35…0.5 мм2 — сдвоенное обжатие, для силовых входов: до 2.5 мм2 — одинарные, до 1.5 мм2 — сдвоенное обжатие |
| Длина стандартной втулки НШВИ | 8 мм |
| Момент затяжки винтов | для входов управления: 0.2 Н·м, для силовых выходов: 0.5 Н·м |
| Управление | Управление |
| Интерфейс управления | RS-485 |
| Изоляция интерфейса | Гальванически развязанный от измерительных цепей |
| Протокол обмена данными | Modbus RTU, адрес задается программно, заводские настройки указаны на наклейке |
| Параметры интерфейса RS-485 | Задаются программно, по умолчанию: скорость — 9600 бит/с; данные — 8 бит; бит чётности — нет (N); стоп-биты — 2 |
| Готовность к работе после подачи питания | ~2 c |
| Условия эксплуатации | Условия эксплуатации |
| Температура воздуха | От -40 до +80 °C |
| Относительная влажность | До 92%, без конденсации влаги |
| Климатическое исполнение по ГОСТ 15150-69 | O2.1* |
| Гарантийный срок | 2 года |
| Срок службы | 16 лет |
| Габариты | Габариты |
| Ширина, DIN-юнитов | 3 |

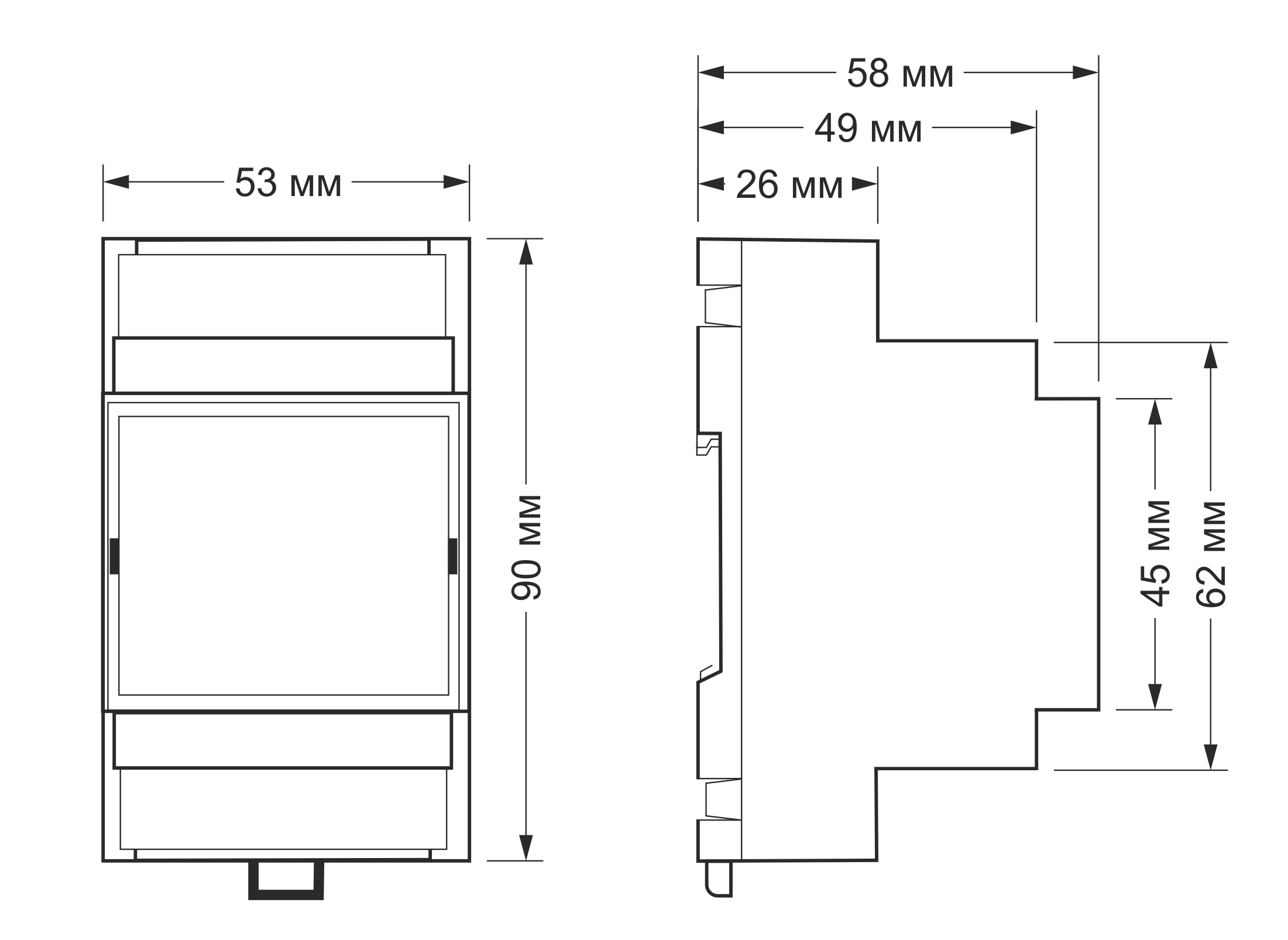

| Габаритные размеры (Д x Ш x В) | 58 x 90 x 75 мм |
| Масса (с коробкой) | 195 г |
Измеряемые параметры
Счётчик измеряет и вычисляет:
- среднеквадратичные значения фазных напряжений и токов
- пиковые значения фазных токов и напряжений
- линейные напряжения при трёхфазной нагрузке
- мощность: активную, реактивную, кажущуюся, неактивную
- коэффициент мощности
- энергию прямую и обратную: активную, реактивную, кажущуюся, неактивную
- суммы мощностей и энергий при подключении трёхфазных нагрузок
- фазовый угол между током и напряжением
- частоту
Про пиковые значения. Ширина измеряемых пиков — от 300 мкс, она определяется фильтрами на входах. В регистрах доступны две группы: текущие пиковые — максимум за период детектирования, по умолчанию 20 мс, и агрегированные пиковые — максимум за период агрегирования, по умолчанию 60 с. Первые нужны, чтобы поймать короткий выброс, вторые — чтобы не потерять его между опросами.
Про периодичность. Среднеквадратичные и пиковые значения, мощности, коэффициенты мощности, углы и частота измеряются несколько тысяч раз за период напряжения, усредняются за 16 периодов и обновляются в регистрах каждые 320 мс. Значения энергий обновляются мгновенно, по мере вычисления.
Общий принцип работы
Внутри установлены измерительные микросхемы с тремя каналами тока и напряжения. Каждый канал измеряет мгновенное напряжение и мгновенный ток, перемножает их и выводит сглаженное произведение как мощность, а интеграл произведения — как энергию. Реактивная мощность вычисляется как произведение мгновенного тока на напряжение, сдвинутое по фазе на 90°.
Каждый канал работает независимо, и в модели настроек каждый вычислитель жёстко привязан к своему токовому входу.
Трёхфазные активная и реактивная мощности вычисляются как суммы по трём каналам; так же считается трёхфазная прямая энергия.

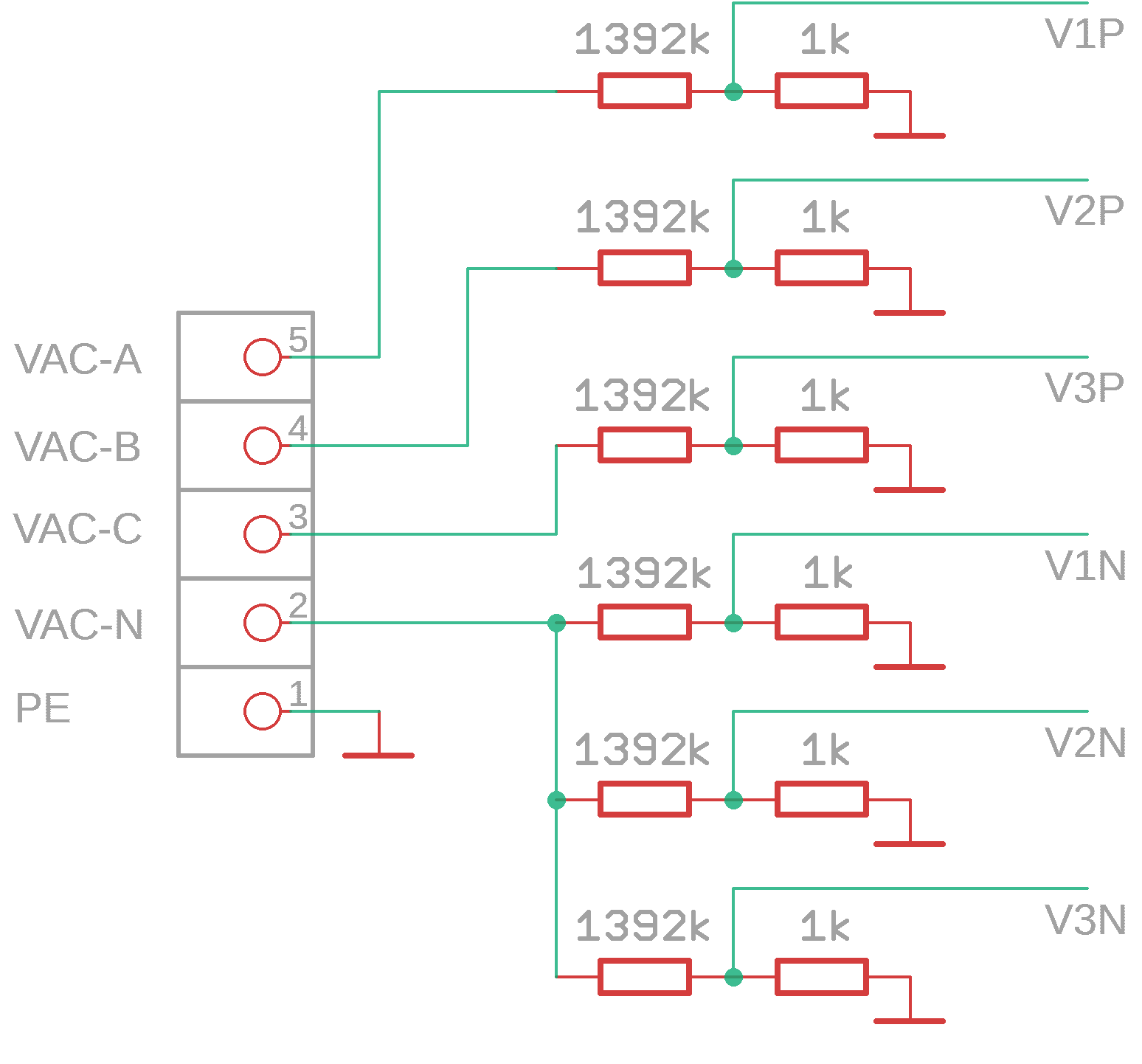

Изоляция измерительной схемы
Для соответствия требованиям безопасности измерительная схема изолирована не только от фазных напряжений, но и от нейтрали. Потенциал земли АЦП связан с PE и не связан с нейтралью.
Отсюда следует важное на практике. Если PE не подключён, на неподключённых фазных клеммах установится потенциал, зависящий от векторной суммы подключённых фаз и коэффициентов делителей в изолирующих цепочках. Например, при 230 В на одной фазе на остальных появится около 53 В. Это не неисправность, а свойство схемы — но клемму PE соединять с защитным заземлением обязательно.
Есть отключаемая опция обнаружения отключения фаз: она обнуляет показания напряжения и связанных мощностей, если напряжение на фазе оказалось менее 30 % от наибольшего из трёх.
Питание счётчика
У счётчика два источника питания: от фазных напряжений — достаточно напряжения на любой из фаз, и от интерфейсной части через клеммы V+ и GND.
Измерительная часть питается от любого из них, но для обмена по Modbus необходимо запитать интерфейсную часть.
При отсутствии напряжения на всех фазах верно измеряются только токи с трансформаторов.
Работа при провалах и прерываниях напряжения
Накопленные значения энергии сохраняются при отключении питания счётчика.
Индикация
Индикатор S зелёного цвета показывает обмен по Modbus: загорается при подаче низковольтного питания и мигает при опросе по RS-485. В режиме загрузчика мигает раз в секунду, при загрузке прошивки — часто.
Индикатор CF1 рядом с клеммником трансформаторов мигает при потреблении электроэнергии: 1000 импульсов соответствуют 1 кВт·ч суммарной активной энергии по трём фазам.
Монтаж
Счётчик ставится на стандартную DIN-рейку шириной 35 мм.
Подключение интерфейсной части
Клеммный блок «V+ GND A B» с шагом 3,5 мм служит для питания и подключения к шине RS-485. Шину собирайте линией, витой парой, с терминаторами на концах. Если устройства на шине питаются от разных источников, соедините их клеммы GND.
Подключение высоковольтной части

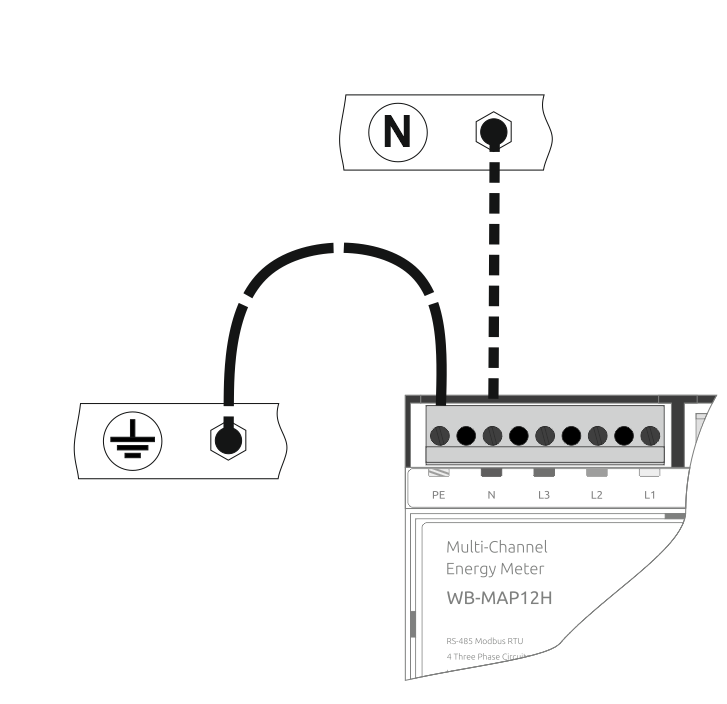

Обязательно соедините клемму PE с защитным заземлением, а клемму N — с нейтралью.

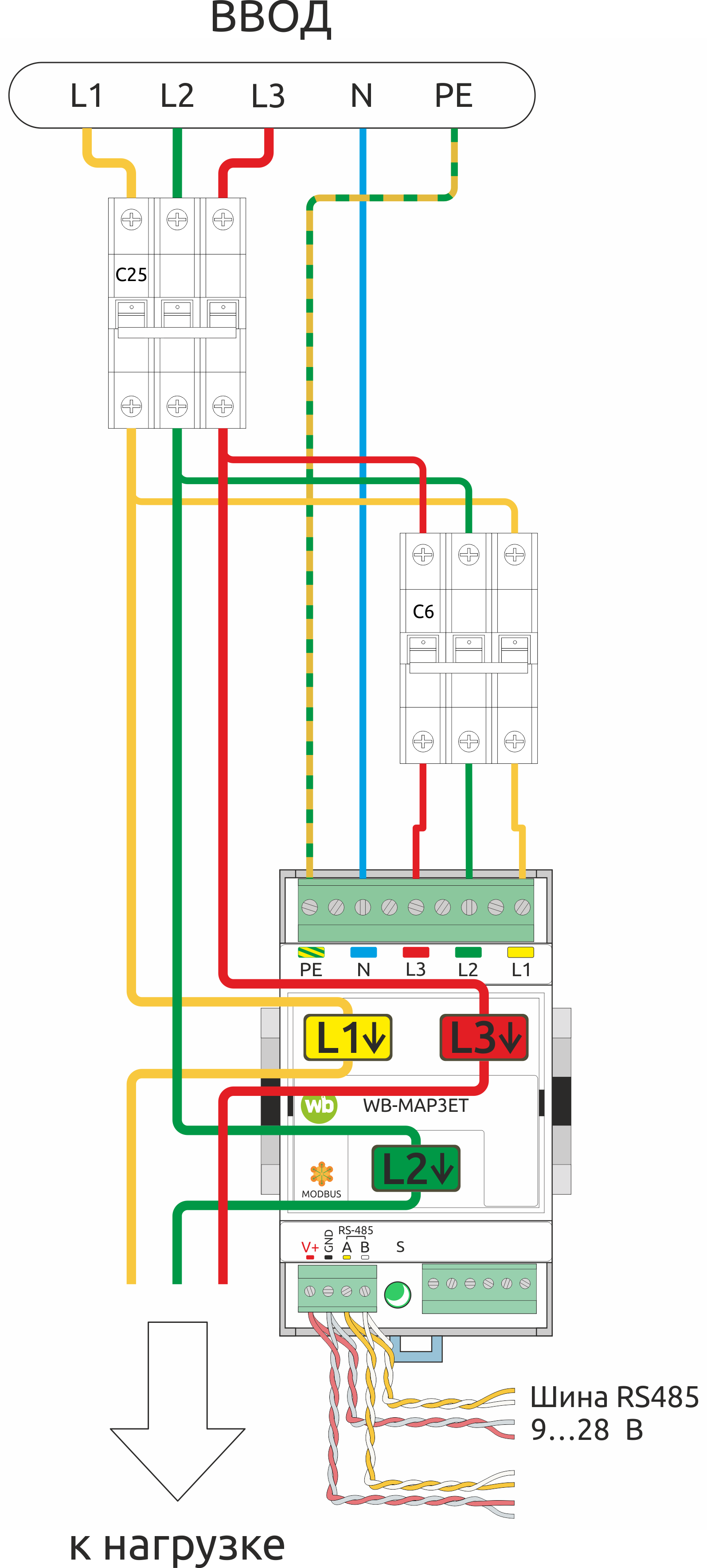

Подключите к клеммнику высоковольтной части три фазы, нейтраль и защитное заземление. Фазы L1 (A), L2 (B) и L3 (C) подключаются в соответствии с подписями к контактам.
При правильном подключении трёх фаз углы напряжения будут такими: L1 — 0°, L2 — около 120°, L3 — около −120° (либо 0/−120/+120). Сам порядок чередования фаз для работы счётчика не важен.
Подключение в однофазной сети
Подключите фазный проводник ко входу L1. Показания будут верны для фазы L1. Измерение векторной суммы энергий и мощностей в этом случае недоступно.
Подключение токовых трансформаторов
Счётчик содержит встроенные неразъёмные трансформаторы, калибровка не требуется.
Пропустите фазные проводники через трансформаторы в соответствии с надписями на корпусе и стрелкой по направлению к нагрузке: L1 — L1(A), L2 — L2(B), L3 — L3(C).
Проверка правильности подключения

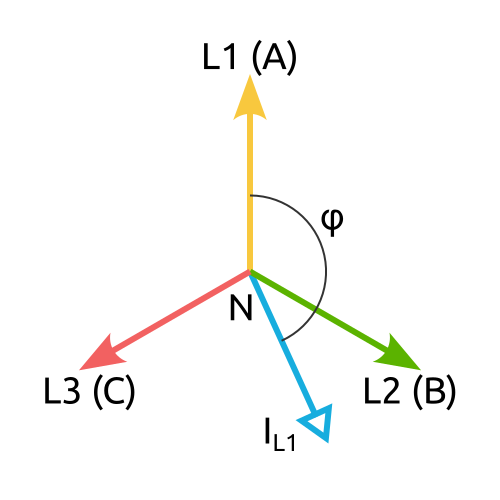

Ошибка в том, какой проводник продет через какой трансформатор, не приводит к отказу — она даёт правдоподобные, но неверные показания. Поэтому монтаж стоит проверить сразу.

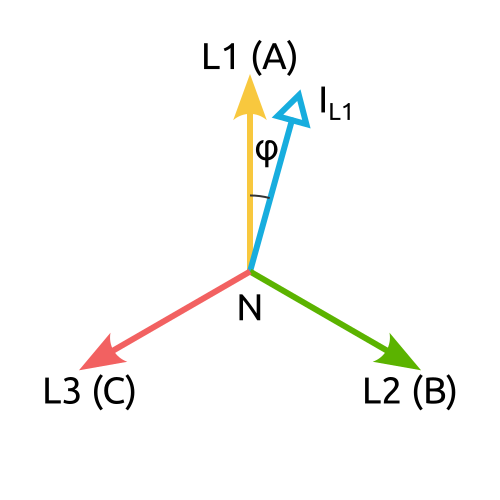

Нагрузите фазы — достаточно порядка 100 Вт на фазу — и посмотрите два значения:
- угол между током и напряжением должен быть в пределах от −40 до +40°
- активная мощность на фазе должна быть положительной
При нагрузке, близкой к активной — освещение, нагреватели, бытовая техника — фазовый сдвиг составляет десятки градусов. Углы более 100° означают, что через трансформатор проходит проводник не той фазы.
Оценка не работает, если в системе есть устройства компенсации реактивной мощности или мощные электродвигатели — там большой угол нормален.
Измерительные трансформаторы для больших токов

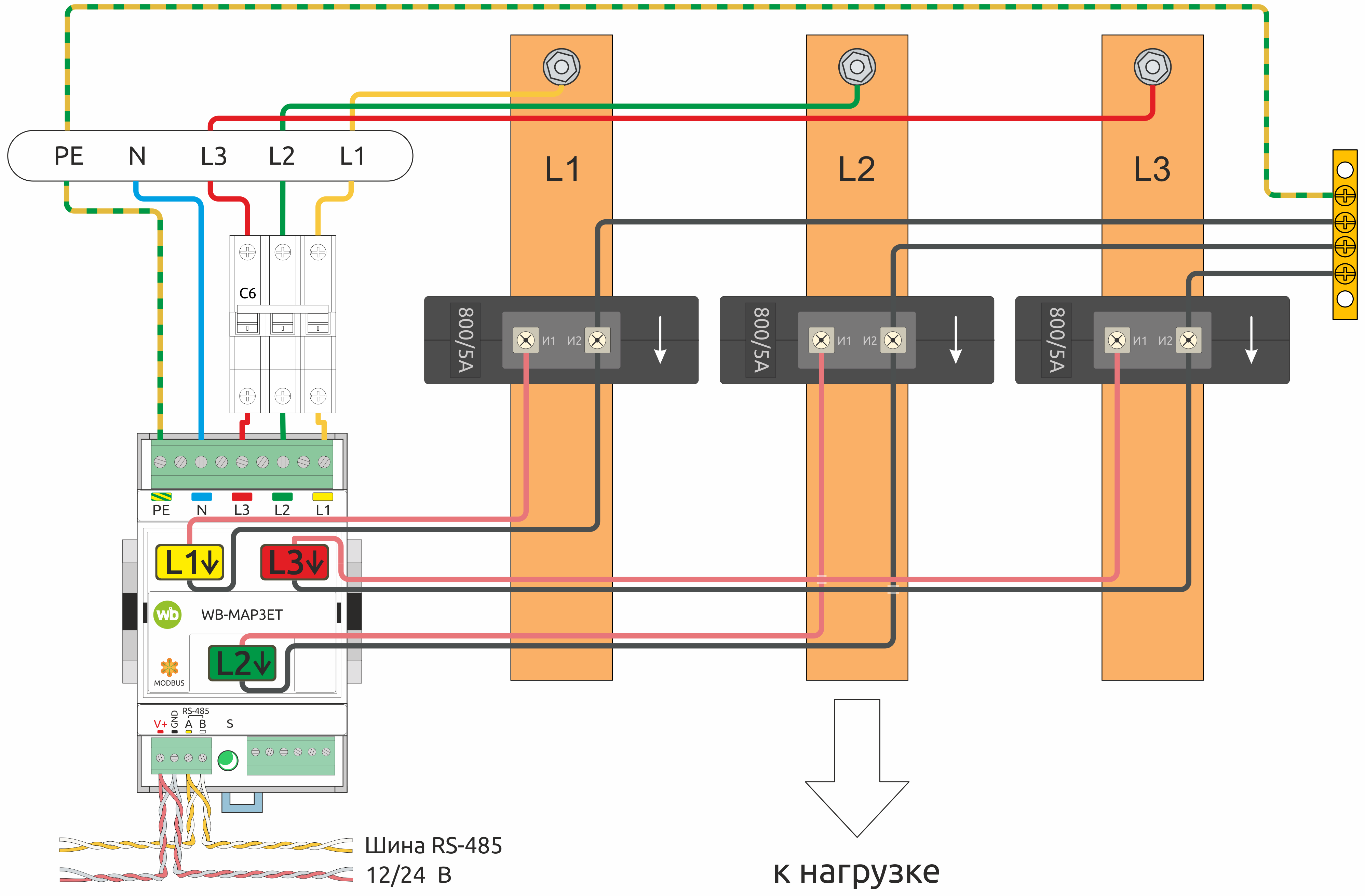

Если диапазона измерения тока не хватает, используйте мощные измерительные трансформаторы со стандартным выходом 5 А: провода от их вторичной обмотки пропускаются через встроенные трансформаторы счётчика.
Вторичная обмотка мощного трансформатора должна быть закорочена или подключена к прибору учёта — иначе трансформатор выйдет из строя.
Измеренные значения нужно пересчитать с учётом коэффициента трансформации. Например, при трансформаторе 800/5 А показания тока умножаются на 160. Домножать надо токи, мощности и энергии.
Второй путь — перемножить коэффициенты трансформации и записать результат в регистр коэффициента, если он меньше 65536. Тогда счётчик сразу отдаёт действительные значения, и пересчёт на верхнем уровне не нужен.
Настройка
Параметры хранятся в Modbus-регистрах. Полный перечень — в разделе Карта регистров.
Настройка трансформаторов тока
Счётчик поставляется со встроенными трансформаторами, их характеристики уже внесены в настройки. Менять их нужно только при подключении дополнительных внешних трансформаторов.
У каждого трансформатора две характеристики: коэффициент трансформации и фазовый сдвиг. Отдельная настройка позволяет программно инвертировать трансформатор — если он установлен в обратную сторону, а перемонтировать неудобно.
Маппинг фаз
Измерительный трансформатор можно программно привязать к любой из приходящих на счётчик фаз. Это позволяет исправить ошибку монтажа, не переделывая проводку: например, назначить трансформатор L1 на измерение тока фазы L2.
Будьте внимательны. Если на клеммы приходит напряжение не той фазы, на измерение тока которой назначен трансформатор, вы получите неверные, но похожие на правду значения — а такую ошибку тяжело заметить.
Если фаза не используется в паре с токовым трансформатором, напряжение и пиковое напряжение по ней измерить нельзя. Для измерения угла напряжения трансформаторы должны быть привязаны к разным фазам.
Работа по Modbus
Счётчик работает по протоколу Modbus RTU поверх RS-485. Поддерживаются все основные команды чтения и записи одного и нескольких регистров.
Параметры порта по умолчанию
| Значениепо умолчанию | Название параметрав веб-интерфейсе | Параметр |
|---|---|---|
| 9600 | Baud rate | Скорость, бит/с |
| 8 | Data bits | Количество битов данных |
| None | Parity | Бит чётности |
| 2 | Stop bits | Количество стоповых битов |
Для ускорения отклика на шине рекомендуем поднять скорость до 115 200 бит/с.
Modbus-адрес
Каждое устройство на линии имеет уникальный адрес в диапазоне от 1 до 247. Заводской адрес указан на наклейке на корпусе.
Карта регистров
Описание
| RO / RW | Read only / Read/Write |
| Выделено жирным | Значение регистра по умолчанию |
| xN | Множитель, на который надо умножить число из регистра, чтобы получить значение в единицах измерения. Не указан — считать равным 1 |
| ⚡ | Регистр поддерживает отправку данных с помощью событий Быстрого Modbus. |
| FW | Версия прошивки устройства, с которой появился регистр. Пусто — регистр был всегда. |
| Error: | Значение при ошибке |
| Серый цвет ячейки | Служебный регистр: назначение, формат и содержимое может измениться в новых версиях прошивки |
Описание
| Адрес | Адрес | Параметры регистра | Параметры регистра | Параметры регистра | Описание | Значения | FW |
|---|---|---|---|---|---|---|---|
| Dec | Hex | Тип | Доступ | Формат | Описание | Значения | FW |
| 102 | 0x0066 | Holding | RW | u8 | Обнаруживать отключения фаз ERRMAP0003 | 0 - отключено, 1 - включено | 2.6.3 |
| 4336 | 0x10F0 | Holding | RW | u16 | Период агрегирования пиковых значений (с) | 1 - 6553560 | 2.3.0 |
| 4340 | 0x10F4 | Holding | RW | u16 | Период детектирования текущих пиковых значений (мс) | 1 - 25520 | 2.13.0 |
| 5216 | 0x1460 | Holding | RW | u16 | Коэффициент трансформации для токового трансформатора на фазе L1 (A) | 2000 | 2.1.0 |
| 5217 | 0x1461 | Holding | RW | u16 | Коэффициент трансформации для токового трансформатора на фазе L2 (B) | 2000 | 2.1.0 |
| 5218 | 0x1462 | Holding | RW | u16 | Коэффициент трансформации для токового трансформатора на фазе L3 (C) | 2000 | 2.1.0 |
| 5219 | 0x1463 | Holding | RW | s16 | Фазовая задержка токового трансформатора на фазе L1 (A) | x0.001, °-32768 - 32767 (120) | 2.1.0 |
| 5220 | 0x1464 | Holding | RW | s16 | Фазовая задержка токового трансформатора на фазе L2 (B) | x0.001, °-32768 - 32767 (120) | 2.1.0 |
| 5221 | 0x1465 | Holding | RW | s16 | Фазовая задержка токового трансформатора на фазе L3 (C) | x0.001, °-32768 - 32767 (120) | 2.1.0 |
| 5280 | 0x14A0 | Holding | RW | u16 | Фаза токового трансформатора подключенного ко входу CT11 - L1(A), 2 - L2(B), 3 - L3(C) | 1 | 2.3.2 |
| 5281 | 0x14A1 | Holding | RW | u16 | Фаза токового трансформатора подключенного ко входу CT21 - L1(A), 2 - L2(B), 3 - L3(C) | 2 | 2.3.2 |
| 5282 | 0x14A2 | Holding | RW | u16 | Фаза токового трансформатора подключенного ко входу CT31 - L1(A), 2 - L2(B), 3 - L3(C) | 3 | 2.3.2 |
| 5296 | 0x14B0 | Holding | RW | bool | Инвертировать токовый трансформатор на фазе L1 (A) | 0 - нет,1 - да | 2.10.0 |
| 5297 | 0x14B1 | Holding | RW | bool | Инвертировать токовый трансформатор на фазе L2 (B) | 0 - нет,1 - да | 2.10.0 |
| 5298 | 0x14B2 | Holding | RW | bool | Инвертировать токовый трансформатор на фазе L3 (C) | 0 - нет,1 - да | 2.10.0 |
Описание
| RO / RW | Read only / Read/Write |
| Выделено жирным | Значение регистра по умолчанию |
| xN | Множитель, на который надо умножить число из регистра, чтобы получить значение в единицах измерения. Не указан — считать равным 1 |
| ⚡ | Регистр поддерживает отправку данных с помощью событий Быстрого Modbus. |
| FW | Версия прошивки устройства, с которой появился регистр. Пусто — регистр был всегда. |
| Error: | Значение при ошибке |
| Серый цвет ячейки | Служебный регистр: назначение, формат и содержимое может измениться в новых версиях прошивки |
Описание
| Адрес | Адрес | Параметры регистра | Параметры регистра | Параметры регистра | Описание | Значения | Примечание |
|---|---|---|---|---|---|---|---|
| Dec | Hex | Тип | Доступ | Формат | Описание | Значения | Примечание |
| Параметры подключения | Параметры подключения | Параметры подключения | Параметры подключения | Параметры подключения | Параметры подключения | Параметры подключения | Параметры подключения |
| 110 | 0x006E | Holding | RW | u16 | Скорость порта RS-485. Настройка параметров подключения по RS-485 | x100, Боды12 — 1200 бит/с,24 — 2400 бит/с,48 — 4800 бит/с, 96 — 9600 бит/с, 192 — 19 200 бит/с, 384 — 38 400 бит/с, 576 — 57 600 бит/с,1152 — 115 200 бит/с | |
| 111 | 0x006F | Holding | RW | u16 | Настройка бита чётности порта RS-485 | 0 — нет бита чётности (none),1 — нечётный (odd),2 — чётный (even) | |
| 112 | 0x0070 | Holding | RW | u16 | Количество стоп-битов порта RS-485Подробнее: игнорирование стопбитов | 1, 2 | |
| 128 | 0x0080 | Holding | RW | u16 | Modbus-адрес устройства (подробнее) | ||
| Модель устройства и версия прошивки | Модель устройства и версия прошивки | Модель устройства и версия прошивки | Модель устройства и версия прошивки | Модель устройства и версия прошивки | Модель устройства и версия прошивки | Модель устройства и версия прошивки | Модель устройства и версия прошивки |
| 200-205 | 0x00C8 - 0x00CD | Input | RO | string | Модель устройства | ||
| 206-219 | 0x00CE - 0x00DB | Input | RO | string | Расширение модели устройства. | Для чтения модели устройства нужно читать диапазон из 20 регистров (200 - 219) | Только в версиях прошивок, где есть Быстрый Modbus |
| 220-244 | 0x00DC - 0x00F4 | Input | RO | string | Хэш коммита и название ветки откуда собрана прошивка (2 символа в регистре) | ||
| 250-265 | 0x00FA - 0x0109 | Input | RO | string | Версия прошивки | ||
| 266-269 | 0x010A - 0x010D | Input | RO | u64 | Расширение серийного номера | ||
| 270-271 | 0x010E - 0x010F | Input | RO | u32 | Серийный номер | Из полученного значения следует вычесть 0xFE000000. Считав 0xFF001F9C вычитаем 0xFE000000 и получаем серийный номер 0x1001FFB = 16785403₁₀ |
|
| 290-301 | 0x0122 - 0x012D | Holding | RO | string | Сигнатура прошивки | ||
| 320 | 0x0140 | Input | RO | u16 | Версия прошивки в числовом формате (подробнее) | MAJOR | Только в версиях прошивок, где есть Быстрый Modbus |
| 321 | 0x0141 | Input | RO | u16 | Версия прошивки в числовом формате (подробнее) | MINOR | Только в версиях прошивок, где есть Быстрый Modbus |
| 322 | 0x0142 | Input | RO | u16 | Версия прошивки в числовом формате (подробнее) | PATCH | Только в версиях прошивок, где есть Быстрый Modbus |
| 323 | 0x0143 | Input | RO | s16 | Версия прошивки в числовом формате (подробнее) | SUFFIX | Только в версиях прошивок, где есть Быстрый Modbus |
| 324-325 | 0x0144 - 0x0145 | Input | RO | u32 | Версия прошивки в числовом формате | Только в версиях прошивок, где есть Быстрый Modbus | |
| 326-327 | 0x0146 - 0x0147 | Input | RO | u32 | Версия прошивки в Big Endian формате | Только в версиях прошивок, где есть Быстрый Modbus | |
| Прочее | Прочее | Прочее | Прочее | Прочее | Прочее | Прочее | Прочее |
| 104-105 | 0x0068 - 0x0069 | Input | RO | u32 | Время работы с момента загрузки | секунды | |
| 120 | 0x0078 | Holding | RW | u16 | Перезагрузка устройства без сохранения состояния | любое, отличное от 0 перезагружает устройство | |
| 129 | 0x0081 | Holding | RW | u16 | Перевод в режим обновления прошивки на 2 минуты | любое, отличное от 0 переводит устройство в режим обновления прошивки | |
| 330-336 | 0x014A - 0x0150 | Holding | RO | string | Версия загрузчика | ||
| 130 | 0x0082 | Holding | RW | u16 | Отключение светодиода Status | 0 - включен 1 - отключен | |
| 131 | 0x0083 | Holding | RW | u16 | Перевод в режим обновления прошивки на текущих настройках соединения.Для проверки того, поддерживает ли текущая прошивка и загрузчик обновление прошивки на текущих настройках соединения, нужно прочитать значение данного регистра: если чтение успешно и значение равно 0, то функция поддерживается. | запись 1 переводит устройство в режим обновления прошивки | |
| 113 | 0x0071 | Holding | RW | u16 | Время перед отправкой ответа на modbus запрос | мс0 - 254 (0) | Только в версиях прошивок, где есть Быстрый Modbus |
| 114 | 0x0072 | Holding | RW | u16 | Режим непрерывного чтения регистров с зазором | 0 - отключен 1 - включен 2 - включение сохраняется после перезагрузки | Только в версиях прошивок, где есть Быстрый Modbus |
| 121 | 0x0079 | Input | RO | u16 | Текущее напряжение внутренней шины 5V | мВ | |
| 122 | 0x007A | Input | RO | u16 | Минимальное напряжение внутренней шины 5В с момента загрузки, без усреднения | мВ | |
| 125 | 0x007D | Input | RO | u16 | Текущее напряжение внутренней шины 5V, без усреднения | мВ | |
| 119 | 0x0077 | Input | RO | u16 | Минимальное напряжение питания микроконтроллера с момента загрузки до усреднения | мВ | |
| 123 | 0x007B | Input | RO | u16 | Напряжение питания микроконтроллера | мВ | |
| 124 | 0x007C | Input | RO | s16 | Внутренняя температура микроконтроллера | x0.1, °C | |
| 304-319 | 0x0130-0x013F | Input | RO | string | Номер партии устройства. Регистр доступен только для устройств, произведенных с 21.01.26. |
С версии прошивки 2.12.0 | |
| 64256-64383 | 0xFB00-0xFB7F | Input | RO | u16 | FlashFS: свободное место на странице | байт | |
| 64384-64511 | 0xFB80-0xFBFF | Input | RO | u16 | FlashFS: сумма размеров актуальных файлов на странице | байт | |
| 64512-64639 | 0xFC00-0xFC7F | Input | RO | u16 | FlashFS: фрагментация страницы | 0 - 100%0 - все данные актуальны,100 - нет актуальных данных | |
| 64640-64767 | 0xFC80-0xFCFF | Input | RO | u16 | FlashFS: счетчик количества стираний страницы | ||
| 65402 | 0xFF7A | Holding | RW | u16 | Сброс настроек устройства к значениям по умолчанию. Настройки связи не сбрасываются.После сброса настроек устройство будет перезагружено. | запись 1 приводит к сбросу настроек | |
| 65500 | 0xFFDC | Coil | RW | bool | Служебный регистр для визуального тестирования светодиодов индикации | запись 1 приводит к включению всех светодиодов индикации | |
| 65504 | 0xFFE0 | Input | RO | u16 | Максимальный размер используемого стека | байт0 - стек поврежден | |
| 65505 | 0xFFE1 | Input | RO | u16 | Объём свободной оперативной памяти | байт | |
| 65506 | 0xFFE2 | Input | RO | u16 | Объем используемой оперативной памяти | байт | |
| 65507 | 0xFFE3 | Input | RO | u16 | Размер стека | байт | |
| 65508 | 0xFFE4 | Input | RO | u16 | Причина последней перезагрузки МК | 1 - LPWR,2 - WWDG,3 - IWDG,4 - SFT,5 - POR,6 - PIN,7 - OBL,8 - V18PWR | |
| 65509 | 0xFFE5 | Input | RO | u32 | Счетчик обновлений прошивки |
Порядок байт, широкие регистры, вычисление значения
| Номер регистра | 0x2200 | 0x2201 | 0x2202 | 0x2203 |
|---|---|---|---|---|
| Содержимое регистра | 0хb4df | 0x0dff | 0x0000 | 0x0000 |
Порядок байт, широкие регистры, вычисление значения
| RO / RW | Read only / Read/Write |
| Выделено жирным | Значение регистра по умолчанию |
| xN | Множитель, на который надо умножить число из регистра, чтобы получить значение в единицах измерения. Не указан — считать равным 1 |
| ⚡ | Регистр поддерживает отправку данных с помощью событий Быстрого Modbus. |
| FW | Версия прошивки устройства, с которой появился регистр. Пусто — регистр был всегда. |
| Error: | Значение при ошибке |
| Серый цвет ячейки | Служебный регистр: назначение, формат и содержимое может измениться в новых версиях прошивки |
Порядок байт, широкие регистры, вычисление значения
| Адрес | Адрес | Параметры регистра | Параметры регистра | Параметры регистра | Описание | Значения | FW |
|---|---|---|---|---|---|---|---|
| Dec | Hex | Тип | Доступ | Формат | Описание | Значения | FW |
| 8704 | 0x2200 | Input | RO | u64little endian | Ch 2 Total AP energyСуммарная прямая активная энергия для канала 2 | х10-5, кВт·ч | 2.1 |
Таблица Modbus-регистров
| RO / RW | Read only / Read/Write |
| Выделено жирным | Значение регистра по умолчанию |
| xN | Множитель, на который надо умножить число из регистра, чтобы получить значение в единицах измерения. Не указан — считать равным 1 |
| ⚡ | Регистр поддерживает отправку данных с помощью событий Быстрого Modbus. |
| FW | Версия прошивки устройства, с которой появился регистр. Пусто — регистр был всегда. |
| Error: | Значение при ошибке |
| Серый цвет ячейки | Служебный регистр: назначение, формат и содержимое может измениться в новых версиях прошивки |
Таблица Modbus-регистров
| Адрес | Адрес | Параметры регистра | Параметры регистра | Параметры регистра | Описание | Значения | FW |
|---|---|---|---|---|---|---|---|
| Dec | Hex | Тип | Доступ | Формат | Описание | Значения | FW |
| 5136 | 0x1410 | Input ⚡ | RO | u16big endian | Urms L1Напряжение (RMS) на фазе L1 ⚡ Событие Быстрого Modbus генерируется при изменении значения более чем на 2 В с прошлого события |
x0.01, ВError: 0xFFFF | 2.1 |
| 5136 | 0x1410 | Input ⚡ | RO | u32big endian | Urms L1Напряжение (RMS) на фазе L1 (два последовательных регистра, повышенное разрешение) ⚡ Событие Быстрого Modbus генерируется при изменении значения более чем на 2 В с прошлого события |
x1.52588*10-7, ВError: 0xFFFFFFFF | 2.1 |
| 6144 | 0x1800 | Input | RO | s32little endian | Upeak L1 instТекущее пиковое значение напряжения на фазе L1, полученное в момент опроса регистровДо прошивки 2.8.0 значение со знаком (может быть отрицательным, если пик пришёлся на отрицательную полуволну)Начиная с 2.8.0 значение по модулю (всегда положительное) | x0.01, ВError: 0x7FFFFFFF | 2.1 |
| 6160 | 0x1810 | Input | RO | s32little endian | Upeak L1Агрегированное пиковое значение напряжения на фазе L1 за период агрегирования пиковых значенийДо прошивки 2.8.0 значение со знаком (может быть отрицательным, если пик пришёлся на отрицательную полуволну)Начиная с 2.8.0 значение по модулю (всегда положительное) | x0.01, ВError: 0x7FFFFFFF | 2.1 |
| 5138 | 0x1412 | Input ⚡ | RO | u16big endian | Urms L2Напряжение (RMS) на фазе L2 ⚡ Событие Быстрого Modbus генерируется при изменении значения более чем на 2 В с прошлого события |
x0.01, ВError: 0xFFFF | 2.1 |
| 5138 | 0x1412 | Input ⚡ | RO | u32big endian | Urms L2Напряжение (RMS) на фазе L2 (два последовательных регистра, повышенное разрешение) ⚡ Событие Быстрого Modbus генерируется при изменении значения более чем на 2 В с прошлого события |
x1.52588*10-7, ВError: 0xFFFFFFFF | 2.1 |
| 6146 | 0x1802 | Input | RO | s32little endian | Upeak L2 instТекущее пиковое значение напряжения на фазе L2, полученное в момент опроса регистровДо прошивки 2.8.0 значение со знаком (может быть отрицательным, если пик пришёлся на отрицательную полуволну)Начиная с 2.8.0 значение по модулю (всегда положительное) | x0.01, ВError: 0x7FFFFFFF | 2.1 |
| 6162 | 0x1812 | Input | RO | s32little endian | Upeak L2Агрегированное пиковое значение напряжения на фазе L2 за период агрегирования пиковых значенийДо прошивки 2.8.0 значение со знаком (может быть отрицательным, если пик пришёлся на отрицательную полуволну)Начиная с 2.8.0 значение по модулю (всегда положительное) | x0.01, ВError: 0x7FFFFFFF | 2.1 |
| 5140 | 0x1414 | Input ⚡ | RO | u16big endian | Urms L3Напряжение (RMS) на фазе L3 ⚡ Событие Быстрого Modbus генерируется при изменении значения более чем на 2 В с прошлого события |
x0.01, ВError: 0xFFFF | 2.1 |
| 5140 | 0x1414 | Input ⚡ | RO | u32big endian | Urms L3Напряжение (RMS) на фазе L3 (два последовательных регистра, повышенное разрешение) ⚡ Событие Быстрого Modbus генерируется при изменении значения более чем на 2 В с прошлого события |
x1.52588*10-7, ВError: 0xFFFFFFFF | 2.1 |
| 6148 | 0x1804 | Input | RO | s32little endian | Upeak L3 instТекущее пиковое значение напряжения на фазе L3, полученное в момент опроса регистровДо прошивки 2.8.0 значение со знаком (может быть отрицательным, если пик пришёлся на отрицательную полуволну)Начиная с 2.8.0 значение по модулю (всегда положительное) | x0.01, ВError: 0x7FFFFFFF | 2.1 |
| 6164 | 0x1814 | Input | RO | s32little endian | Upeak L3Агрегированное пиковое значение напряжения на фазе L3 за период агрегирования пиковых значенийДо прошивки 2.8.0 значение со знаком (может быть отрицательным, если пик пришёлся на отрицательную полуволну)Начиная с 2.8.0 значение по модулю (всегда положительное) | x0.01, ВError: 0x7FFFFFFF | 2.1 |
| 5148 | 0x141C | Input | RO | u16big endian | U L1-L2Линейное напряжение между фазами L1-L2 | х0.01, ВError: 0xFFFF | 2.5.0 |
| 5149 | 0x141D | Input | RO | u16big endian | U L2-L3Линейное напряжение между фазами L2-L3 | х0.01, ВError: 0xFFFF | 2.5.0 |
| 5150 | 0x141E | Input | RO | u16big endian | U L3-L1Линейное напряжение между фазами L3-L1 | х0.01, ВError: 0xFFFF | 2.5.0 |
| 4344 | 0x10F8 | Input | RO | u16big endian | FrequencyЧастота | x0.01, Гц | 2.1 |
| 4349 | 0x10FD | Input | RO | s16big endian | Voltage angle L1Фазовый угол сдвига напряжения между фазами (всегда 0, отсчет ведется от фазы L1) | x0.1, °Error: 0xFFF | 2.1 |
| 4350 | 0x10FE | Input | RO | s16big endian | Voltage angle L2Фазовый угол сдвига напряжения между фазами L1 и L2 | x0.1, °Error: 0xFFF | 2.1 |
| 4351 | 0x10FF | Input | RO | s16big endian | Voltage angle L3Фазовый угол сдвига напряжения между фазами L1 и L3 | x0.1, °Error: 0xFFF | 2.1 |
| 5142 | 0x1416 | Input | RO | u16big endian | Irms L1Ток (RMS) на фазе L1 | x0.016, А | 2.1 |
| 5142 | 0x1416 | Input | RO | u32big endian | Irms L1Ток (RMS) на фазе L1 (два регистра подряд, повышенное разрешение) | x2.44141*10-7, А | 2.1 |
| 4361 | 0x1109 | Input | RO | u16 | Irms L1 x100Ток (RMS) на фазе L1 x100 | x0.01, А | 2.9.0 |
| 6152 | 0x1808 | Input | RO | s32little endian | Ipeak L1 instТекущее пиковое значение тока на фазе L1, полученное в момент опроса регистровДо прошивки 2.8.0 значение со знаком (может быть отрицательным, если пик пришёлся на отрицательную полуволну)Начиная с 2.8.0 значение по модулю (всегда положительное) | x0.016, А | 2.1 |
| 6168 | 0x1818 | Input | RO | s32little endian | Ipeak L1Агрегированное пиковое значение тока на фазе L1 за период агрегирования пиковых значенийДо прошивки 2.8.0 значение со знаком (может быть отрицательным, если пик пришёлся на отрицательную полуволну)Начиная с 2.8.0 значение по модулю (всегда положительное) | x0.016, А | 2.1 |
| 4866 | 0x1302 | Input | RO | s32big endian | P L1Активная мощность для фазы L1 | x0.00512, Вт | 2.1 |
| 4373 | 0x1115 | Input | RO | s16 | Px0.1 L1Активная мощность для фазы L1 x0.1 | x10, Вт | 2.9.0 |
| 4874 | 0x130A | Input | RO | s32big endian | Q L1Реактивная мощность для фазы L1 | x0.00512, вар | 2.1 |
| 4882 | 0x1312 | Input | RO | s32big endian | S L1Кажущаяся мощность для фазы L1 | x0.00512, В·А | 2.1 |
| 5506 | 0x1582 | Input | RO | s32big endian | N L1Неактивная мощность для фазы L1 | x0.00512, вар | 2.1 |
| 4285 | 0x10BD | Input | RO | s16big endian | PF L1Коэффициент мощности для фазы L1 | x0.001 | 2.1 |
| 4612 | 0x1204 | Input | RO | u64little endian | AP energy L1Прямая активная энергия для фазы L1 | x10-5, кВт·ч | 2.1 |
| 6660 | 0x1A04 | Input | RO | u64big endian | AP energy L1Прямая активная энергия для фазы L1 | x10-5, кВт·ч | 2.9.0 |
| 4628 | 0x1214 | Input | RO | u64little endian | AN energy L1Обратная активная энергия для фазы L1 | x10-5, кВт·ч | 2.1 |
| 6676 | 0x1A14 | Input | RO | u64big endian | AN energy L1Обратная активная энергия для фазы L1 | x10-5, кВт·ч | 2.9.0 |
| 4644 | 0x1224 | Input | RO | u64little endian | RP energy L1Прямая реактивная энергия для фазы L1 | x10-5, квар·ч | 2.1 |
| 6692 | 0x1A24 | Input | RO | u64big endian | RP energy L1Прямая реактивная энергия для фазы L1 | x10-5, квар·ч | 2.9.0 |
| 4660 | 0x1234 | Input | RO | u64little endian | RN energy L1Обратная реактивная энергия для фазы L1 | x10-5, квар·ч | 2.1 |
| 6708 | 0x1A34 | Input | RO | u64big endian | RN energy L1Обратная реактивная энергия для фазы L1 | x10-5, квар·ч | 2.9.0 |
| 5380 | 0x1504 | Input | RO | u64little endian | NP energy L1Прямая неактивная энергия для фазы L1 | х1.422222*10-9, квар·ч | 2.1 |
| 5396 | 0x1514 | Input | RO | u64little endian | NN energy L1Обратная неактивная энергия для фазы L1 | х1.422222*10-9, квар·ч | 2.1 |
| 5144 | 0x1418 | Input | RO | u16big endian | Irms L2Ток (RMS) на фазе L2 | x0.016, А | 2.1 |
| 5144 | 0x1418 | Input | RO | u32big endian | Irms L2Ток (RMS) на фазе L2 (два регистра подряд, повышенное разрешение) | x2.44141*10-7, А | 2.1 |
| 4362 | 0x110A | Input | RO | u16 | Irms L2 x100Ток (RMS) на фазе L2 x100 | x0.01, А | 2.9.0 |
| 6154 | 0x180A | Input | RO | s32little endian | Ipeak L2 instТекущее пиковое значение тока на фазе L2, полученное в момент опроса регистровДо прошивки 2.8.0 значение со знаком (может быть отрицательным, если пик пришёлся на отрицательную полуволну)Начиная с 2.8.0 значение по модулю (всегда положительное) | x0.016, А | 2.1 |
| 6170 | 0x181A | Input | RO | s32little endian | Ipeak L2Агрегированное пиковое значение тока на фазе L2 за период агрегирования пиковых значенийДо прошивки 2.8.0 значение со знаком (может быть отрицательным, если пик пришёлся на отрицательную полуволну)Начиная с 2.8.0 значение по модулю (всегда положительное) | x0.016, А | 2.1 |
| 4868 | 0x1304 | Input | RO | s32big endian | P L2Активная мощность для фазы L2 | x0.00512, Вт | 2.1 |
| 4374 | 0x1116 | Input | RO | s16 | Px0.1 L2Активная мощность для фазы L2 x0.1 | x10, Вт | 2.9.0 |
| 4876 | 0x130C | Input | RO | s32big endian | Q L2Реактивная мощность для фазы L2 | x0.00512, вар | 2.1 |
| 4884 | 0x1314 | Input | RO | s32big endian | S L2Кажущаяся мощность для фазы L2 | x0.00512, В·А | 2.1 |
| 5508 | 0x1584 | Input | RO | s32big endian | N L2Неактивная мощность для фазы L2 | x0.00512, вар | 2.1 |
| 4286 | 0x10BE | Input | RO | s16big endian | PF L2Коэффициент мощности для фазы L2 | x0.001 | 2.1 |
| 4616 | 0x1208 | Input | RO | u64little endian | AP energy L2Прямая активная энергия для фазы L2 | x10-5, кВт·ч | 2.1 |
| 6664 | 0x1A08 | Input | RO | u64big endian | AP energy L2Прямая активная энергия для фазы L2 | x10-5, кВт·ч | 2.9.0 |
| 4632 | 0x1218 | Input | RO | u64little endian | AN energy L2Обратная активная энергия для фазы L2 | x10-5, кВт·ч | 2.1 |
| 6680 | 0x1A18 | Input | RO | u64big endian | AN energy L2Обратная активная энергия для фазы L2 | x10-5, кВт·ч | 2.9.0 |
| 4648 | 0x1228 | Input | RO | u64little endian | RP energy L2Прямая реактивная энергия для фазы L2 | x10-5, квар·ч | 2.1 |
| 6696 | 0x1A28 | Input | RO | u64big endian | RP energy L2Прямая реактивная энергия для фазы L2 | x10-5, квар·ч | 2.9.0 |
| 4664 | 0x1238 | Input | RO | u64little endian | RN energy L2Обратная реактивная энергия для фазы L2 | x10-5, квар·ч | 2.1 |
| 6712 | 0x1A38 | Input | RO | u64big endian | RN energy L2Обратная реактивная энергия для фазы L2 | x10-5, квар·ч | 2.9.0 |
| 5384 | 0x1508 | Input | RO | u64little endian | NP energy L2Прямая неактивная энергия для фазы L2 | х1.422222*10-9, квар·ч | 2.1 |
| 5400 | 0x1518 | Input | RO | u64little endian | NN energy L2Обратная неактивная энергия для фазы L2 | х1.422222*10-9, квар·ч | 2.1 |
| 5146 | 0x141A | Input | RO | u16big endian | Irms L3Ток (RMS) на фазе L3 | x0.016, А | 2.1 |
| 5146 | 0x141A | Input | RO | u32big endian | Irms L3Ток (RMS) на фазе L3 (два регистра подряд, повышенное разрешение) | x2.44141*10-7, А | 2.1 |
| 4363 | 0x110B | Input | RO | u16 | Irms L3 x100Ток (RMS) на фазе L3 x100 | x0.01, А | 2.9.0 |
| 6156 | 0x180C | Input | RO | s32little endian | Ipeak L3 instТекущее пиковое значение тока на фазе L3, полученное в момент опроса регистровДо прошивки 2.8.0 значение со знаком (может быть отрицательным, если пик пришёлся на отрицательную полуволну)Начиная с 2.8.0 значение по модулю (всегда положительное) | x0.016, А | 2.1 |
| 6172 | 0x181C | Input | RO | s32little endian | Ipeak L3Агрегированное пиковое значение тока на фазе L3 за период агрегирования пиковых значенийДо прошивки 2.8.0 значение со знаком (может быть отрицательным, если пик пришёлся на отрицательную полуволну)Начиная с 2.8.0 значение по модулю (всегда положительное) | x0.016, А | 2.1 |
| 4870 | 0x1306 | Input | RO | s32big endian | P L3Активная мощность для фазы L3 | x0.00512, Вт | 2.1 |
| 4375 | 0x1117 | Input | RO | s16 | Px0.1 L3Активная мощность для фазы L3 x0.1 | x10, Вт | 2.9.0 |
| 4878 | 0x130E | Input | RO | s32big endian | Q L3Реактивная мощность для фазы L3 | x0.00512, вар | 2.1 |
| 4886 | 0x1316 | Input | RO | s32big endian | S L3Кажущаяся мощность для фазы L3 | x0.00512, В·А | 2.1 |
| 5510 | 0x1586 | Input | RO | s32big endian | N L3Неактивная мощность для фазы L3 | x0.00512, вар | 2.1 |
| 4287 | 0x10BF | Input | RO | s16big endian | PF L3Коэффициент мощности для фазы L3 | x0.001 | 2.1 |
| 4620 | 0x120C | Input | RO | u64little endian | AP energy L3Прямая активная энергия для фазы L3 | x10-5, кВт·ч | 2.1 |
| 6668 | 0x1A0C | Input | RO | u64big endian | AP energy L3Прямая активная энергия для фазы L3 | x10-5, кВт·ч | 2.9.0 |
| 4636 | 0x121C | Input | RO | u64little endian | AN energy L3Обратная активная энергия для фазы L3 | x10-5, кВт·ч | 2.1 |
| 6684 | 0x1A1C | Input | RO | u64big endian | AN energy L3Обратная активная энергия для фазы L3 | x10-5, кВт·ч | 2.9.0 |
| 4652 | 0x122C | Input | RO | u64little endian | RP energy L3Прямая реактивная энергия для фазы L3 | x10-5, квар·ч | 2.1 |
| 6700 | 0x1A2C | Input | RO | u64big endian | RP energy L3Прямая реактивная энергия для фазы L3 | x10-5, квар·ч | 2.9.0 |
| 4668 | 0x123C | Input | RO | u64little endian | RN energy L3Обратная реактивная энергия для фазы L3 | x10-5, квар·ч | 2.1 |
| 6716 | 0x1A3C | Input | RO | u64big endian | RN energy L3Обратная реактивная энергия для фазы L3 | x10-5, квар·ч | 2.9.0 |
| 5388 | 0x150C | Input | RO | u64little endian | NP energy L3Прямая неактивная энергия для фазы L3 | х1.422222*10-9, квар·ч | 2.1 |
| 5404 | 0x151C | Input | RO | u64little endian | NN energy L3Обратная неактивная энергия для фазы L3 | х1.422222*10-9, квар·ч | 2.1 |
| 4864 | 0x1300 | Input | RO | s32big endian | Total PСуммарная активная мощность | x0.00512, Вт | 2.1 |
| 4372 | 0x1114 | Input | RO | s16 | Total Px0.1Суммарная активная мощность x0.1 | x10, Вт | 2.9.0 |
| 4872 | 0x1308 | Input | RO | s32big endian | Total QСуммарная реактивная мощность | x0.00512, вар | 2.1 |
| 4880 | 0x1310 | Input | RO | s32big endian | Total SСуммарная кажущаяся мощность | x0.00512, В·А | 2.1 |
| 5504 | 0x1580 | Input | RO | s32big endian | Total NСуммарная неактивная мощность | x0.00512, вар | 2.1 |
| 4284 | 0x10BC | Input | RO | s16big endian | Total PFСуммарный коэффициент мощности | x0.001 | 2.1 |
| 4608 | 0x1200 | Input | RO | u64little endian | Total AP energyСуммарная прямая активная энергия | x10-5, кВт·ч | 2.1 |
| 6656 | 0x1A00 | Input | RO | u64big endian | Total AP energyСуммарная прямая активная энергия | x10-5, кВт·ч | 2.9.0 |
| 4624 | 0x1210 | Input | RO | u64little endian | Total AN energyСуммарная обратная активная энергия | x10-5, кВт·ч | 2.1 |
| 6672 | 0x1A10 | Input | RO | u64big endian | Total AN energyСуммарная обратная активная энергия | x10-5, кВт·ч | 2.9.0 |
| 4640 | 0x1220 | Input | RO | u64little endian | Total RP energyСуммарная прямая реактивная энергия | x10-5, квар·ч | 2.1 |
| 6688 | 0x1A20 | Input | RO | u64big endian | Total RP energyСуммарная прямая реактивная энергия | x10-5, квар·ч | 2.9.0 |
| 4656 | 0x1230 | Input | RO | u64little endian | Total RN energyСуммарная обратная реактивная энергия | x10-5, квар·ч | 2.1 |
| 6704 | 0x1A30 | Input | RO | u64big endian | Total RN energyСуммарная обратная реактивная энергия | x10-5, квар·ч | 2.9.0 |
| 5376 | 0x1500 | Input | RO | u64little endian | Total NP energyСуммарная неактивная прямая энергия | х1.422222*10-9, квар·ч | 2.1 |
| 5392 | 0x1510 | Input | RO | u64little endian | Total NN energyСуммарная неактивная обратная энергия | х1.422222*10-9, квар·ч | 2.1 |
| 4345 | 0x10F9 | Input | RO | s16big endian | Phase angle L1Угол фазового сдвига между напряжением и током для фазы L1 | x0.1, ° | 2.1 |
| 4346 | 0x10FA | Input | RO | s16big endian | Phase angle L2Угол фазового сдвига между напряжением и током для фазы L2 | x0.1, ° | 2.1 |
| 4347 | 0x10FB | Input | RO | s16big endian | Phase angle L3Угол фазового сдвига между напряжением и током для фазы L3 | x0.1, ° | 2.1 |
Обновление прошивки
Прошивка обновляется по протоколу Modbus, по той же линии RS-485. Настройки и накопленные значения энергии при обновлении сохраняются.
