Light Stream Switch 3 - Руководство пользователя
Черновик на проверку. Статья собрана по технической документации производителя и переписана под нашу линейку. Не публиковать за пределами рабочей вики до вычитки. Иллюстрации с пометкой «черновик» содержат чужой корпус — их нужно перерисовать.
Замечание по карте регистров: у производителя она общая на всё семейство реле и расписана на шесть каналов. Здесь строки по несуществующим у этой модели каналам (реле 4–6 и входы 4–6) убраны — всего 36 строк. При сверке с оригиналом расхождение по количеству строк ожидаемо.
Здесь будет скриншот: Light Stream Switch 3 — общий вид модуля на белом фоне, вид под углом, как у Converter 6
Трёхканальный модуль реле для мощной нагрузки, интерфейс RS-485, протокол Modbus RTU. Артикул LS-MRWL3.
- Три независимых нормально разомкнутых выхода, до 20 А (4,5 кВт) на выход
- Четыре входа «сухой контакт» для выключателей и импульсных сигналов
- Коммутация розеточных групп и двигателей без промежуточных контакторов
- Прямое управление выходами с входов, без участия верхнего уровня
- Режим управления приводом, таймерные функции, защитные задержки
- Безопасный режим при потере связи
Назначение
Модуль коммутирует мощную силовую нагрузку общего назначения, в том числе индуктивную: группы розеток, двигатели, обогреватели.
Выходы рассчитаны на номинальную нагрузку до 20 А и применяются напрямую, без промежуточных контакторов, для розеточных групп и других нагрузок, защищённых автоматом номиналом 16 А. Именно этим модуль отличается от шестиканального: там 10 А на выход и групповые ограничения, здесь — три независимых мощных канала.
Ограничение по нормативам. Модуль не подходит для коммутации трёхфазной нагрузки: по ГОСТ 30011.4.1 п. 7.2.1.1.5 контакты для этого должны быть механически сблокированы между собой, а здесь выходы независимы.
Технические характеристики
| Параметр | Значение |
|---|---|
| Питание | Питание |
| Напряжение питания | от 12 до 28 В постоянного тока |
| Потребляемая мощность | со всеми выключенными реле — 0,5 Вт; со всеми включенными реле — 2 Вт; пиковое значение — до 5 Вт в течение 20 мс. |
| Выходы | Выходы |
| Количество выходов | 3 |
| Тип выходов | Контакты механического реле |
| Конфигурация контактов | Двухпозиционные, нормально открытые (С и NO) |
| Конфигурация выходов | 3 выхода, соединенных с контактами реле |
| Максимальное коммутируемое напряжение, AC | 250 В |
| Максимальное коммутируемое напряжение, DC | 30 В |
| Номинальный коммутируемый ток на каждый выход, 230 В (AC) | 20 А |
| Максимальный коммутируемый ток на каждый выход, 230 В (AC) | 26 А |
| Максимальный пусковой ток (в течение 20 мс), 230 В (AC) | 80 А |
| Сопротивление контактов | < 100 мОм |
| Напряжение изоляции между катушкой реле и контактами | 4500 VAC (1 мин) |
| Напряжение изоляции между разомкнутыми контактами реле | 2500 VAC (1 мин) |
| Срок жизни | 30 000 переключений для нагрузки 20 А / 230 В переменного тока |
| Модель реле | Hongfa HF161F-W |
| Входы | Входы |
| Количество входов (Inputs 0—3) | 4 |
| Тип входов | «Сухой контакт», групповая изоляция Напряжение на входе около 12 В постоянного тока. Ток при замыкании входа ~2 мА |
| Допустимое напряжение | от −20 В до +40 В |
| Частота и длительность импульсов | до 10 Гц (T > 50 мс) — по умолчанию; 5 кГц при времени подавления дребезга 0 мс. |
| Функции | входы общего назначения; счет сигналов; измерение частоты; прямое управление выходами реле; одновременное отключение всей нагрузки; гибкая настройка взаимодействия с реле с помощью Mapping-матрицы |
| Задержки | Задержки |
| Задержка включения при подаче питания | 0…999 с, по умолчанию — 0 с |
| Задержка повторного включения | 0…999 с, по умолчанию — 0 с |
| Индикация | Индикация |
| Светодиодная | Подробнее в разделе Индикация |
| Управление | Управление |
| Интерфейс управления | RS-485 |
| Изоляция интерфейса | Неизолированный |
| Протокол обмена данными | Modbus RTU, адрес задается программно, заводские настройки указаны на наклейке |
| Параметры интерфейса RS-485 | Задаются программно, по умолчанию: скорость — 9600 бит/с; данные — 8 бит; бит чётности — нет (N); стоп-биты — 2 |
| Готовность к работе после подачи питания | ~2 с |
| Условия эксплуатации | Условия эксплуатации |
| Температура воздуха | От −40 до +80 °С |
| Относительная влажность | До 95 %, без конденсации влаги |
| Климатическое исполнение по ГОСТ 15150-69 | O2.1* |
| Гарантийный срок | 2 года |
| Срок службы | 5 лет |
| Клеммники и сечение проводов | Клеммники и сечение проводов |
| Рекомендуемое сечение провода с НШВИ | для входов управления: 0.35 – 1 мм2 — одинарные, 0.35 – 0.5 мм2 — сдвоенное обжатие, для силовых входов: до 4 мм2 — одинарные (до 6 мм2 для однопроволочной жилы), до 2.5 мм2 — сдвоенное обжатие |
| Длина стандартной втулки НШВИ | для входов управления: 8 мм, для силовых входов: 10 мм |
| Момент затяжки винтов | для входов управления: 0.2 Н∙м, для силовых выходов: 0.5 Н∙м |
| Габариты | Габариты |
| Ширина, DIN-юнитов | 3 |
| Габаритные размеры (Д x Ш x В) | 53 x 90 x 58 мм |
| Масса (с коробкой) | 175 г |
Общий принцип работы

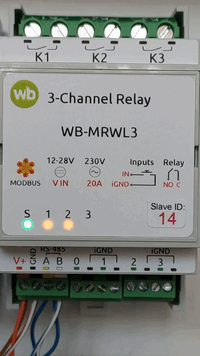

Индикация
Индикатор S зелёного цвета показывает обмен по Modbus: загорается при подаче низковольтного питания и мигает при опросе по RS-485. В режиме загрузчика мигает раз в секунду, при загрузке прошивки — часто.
Оранжевые индикаторы показывают состояние выходов: горит — реле замкнуто.
Выходы
Три независимых нормально разомкнутых выхода реле. Независимых — то есть без общих групп и общего провода, в отличие от шестиканальной модели.
Реле сертифицированы только для переменного тока. На постоянном токе нагрузочная способность может быть ниже — проверяйте по документации на реле, прежде чем коммутировать нагрузку DC.
Входы
Четыре входа «сухой контакт» на разъёмных клеммниках с общей клеммой iGND (входы 0–3). К ним подключают выключатели для прямого управления выходами либо источник сигнала — для подсчёта импульсов и измерения частоты.
Выключатели годятся с фиксацией и без. У выключателей без фиксации доступно распознавание типов нажатий с назначением своего действия на каждый тип.
Распознавание типов нажатий
Модуль различает четыре типа нажатий: короткое, длинное, двойное и «короткое, затем длинное».
Нажатия обрабатываются как внутри модуля — для управления выходами без участия верхнего уровня, так и на верхнем уровне, куда по Modbus передаются счётчики по каждому типу.
Безопасный режим
Безопасный режим останавливает технологические процессы, если контроль над модулем утрачен — например, перебит кабель RS-485. Для модуля, коммутирующего двигатели и обогреватели, это не формальность.
Таймер начинает отсчёт после каждого успешно принятого пакета Modbus; при достижении установленного времени выходы переходят в заданное безопасное состояние. При возобновлении связи модуль возвращается к обычной работе. По умолчанию таймер — 10 секунд.
Для каждого выхода настраивается своё безопасное состояние и сам факт перехода в него.
Поведение управления с входов настраивается отдельно:
- не блокировать — управление с входов сохраняется
- блокировать в безопасном режиме — управлять реле с входов нельзя
- разрешить только в безопасном режиме — управление с входов включается именно при потере связи
Управление приводом
Режим «Управление приводом» объединяет два реле в один элемент управления и программно блокирует одновременное включение «Открыть» и «Закрыть» — для приводов с фазным управлением это обязательное условие безопасности.
Модуль выдерживает паузу 500 мс при смене направления и включает реле на заданное время, по умолчанию 10 секунд.
В этом режиме прямое управление выходами через регистры реле и Mapping-матрицу входов игнорируется: только регистры режима привода и матрица для привода.
По умолчанию режим выключен, включается в настройках до подключения привода.
Защитные задержки
Задержка включения при подаче питания отсчитывается с момента загрузки прошивки, примерно через 2,5 с после подачи низковольтного питания. Выходы включаются последовательно — это защищает линию от суммарного пускового тока, что при нагрузках такого номинала особенно важно.
Задержка повторного включения отсчитывается с момента отключения реле и защищает нагрузку, чувствительную к частым коммутациям: компрессоры, насосы.
Задержки настраиваются индивидуально для каждого выхода.
Таймерные функции
Для каждого выхода доступно пять таймерных функций: задержка включения, задержка отключения, включить на время, отключить на время и цикл ON/OFF. К одному выходу привязывается одна функция; выходы настраиваются независимо.
Монтаж
Модуль ставится на стандартную DIN-рейку шириной 35 мм. Клеммный блок «V+ GND A B» с шагом 3,5 мм служит для питания и подключения к шине RS-485.
При включении реле модуль импульсно потребляет большую мощность — берите блок питания с запасом и учитывайте падение напряжения на длинном кабеле питания.
Шину RS-485 собирайте линией, витой парой, с терминаторами на концах. При питании устройств от разных источников соедините их клеммы GND.
Срабатывание входов происходит при замыкании на iGND током около 2 мА. От наводок со стороны силовых линий защищайтесь витой парой, посадив iGND на вторую жилу — рядом с силовыми линиями на 20 А это не лишнее.
Для монтажа используйте гибкие многожильные провода с втулочными наконечниками НШВИ, обжатыми пресс-клещами. Не перетягивайте винт клеммы.

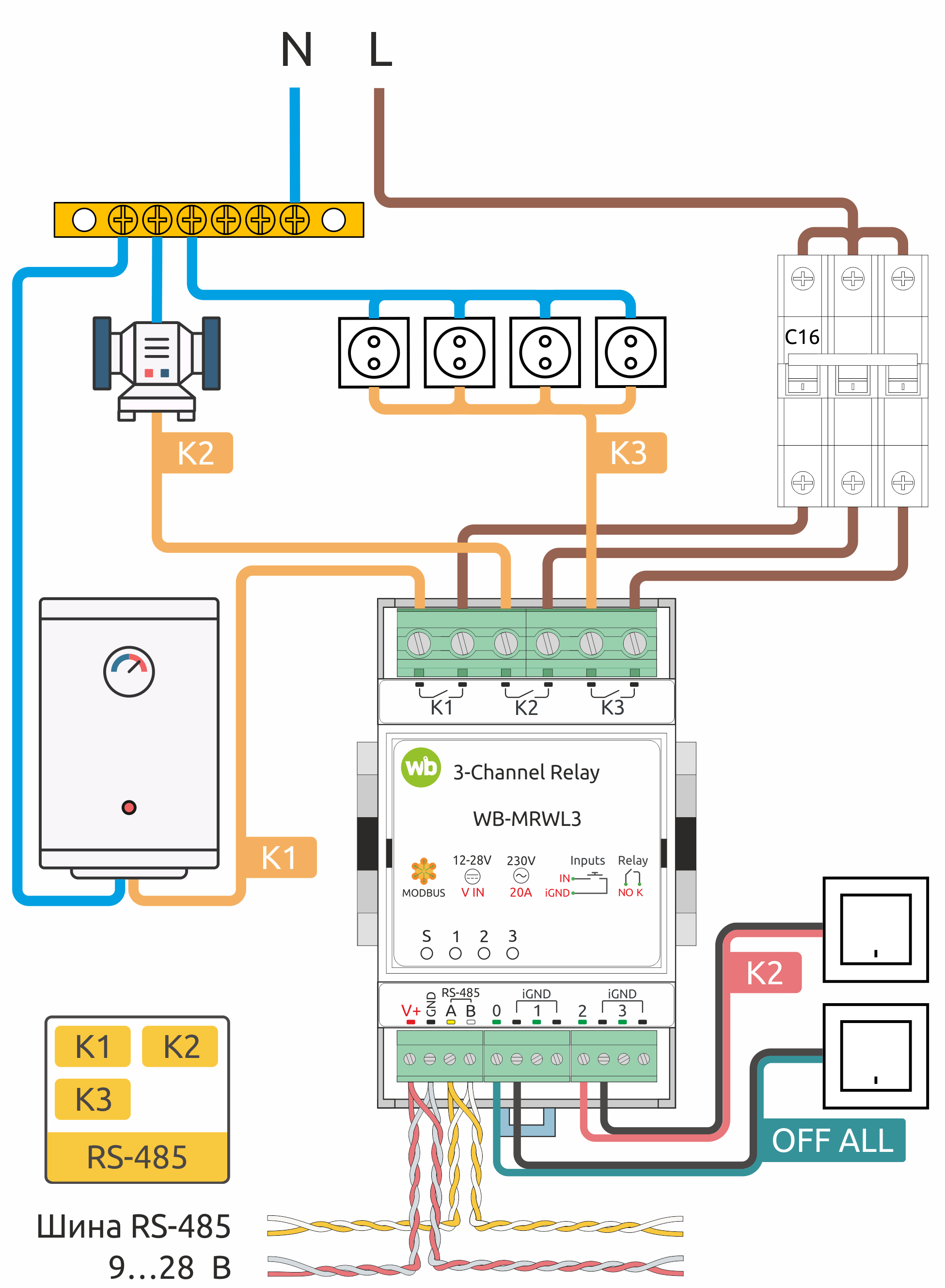

Пример монтажа
В примере проводка до и после реле защищена автоматом на 16 А. Номинал подбирается по сечению проводов и максимальному коммутируемому току.
К выходам K1, K2, K3 подключены водонагреватель, электродвигатель и группа розеток. Выход K2 управляется и выключателем, и по шине RS-485, выходы K1 и K3 — только по шине. Выключатель OFF ALL обесточивает все выходы K1–K3.

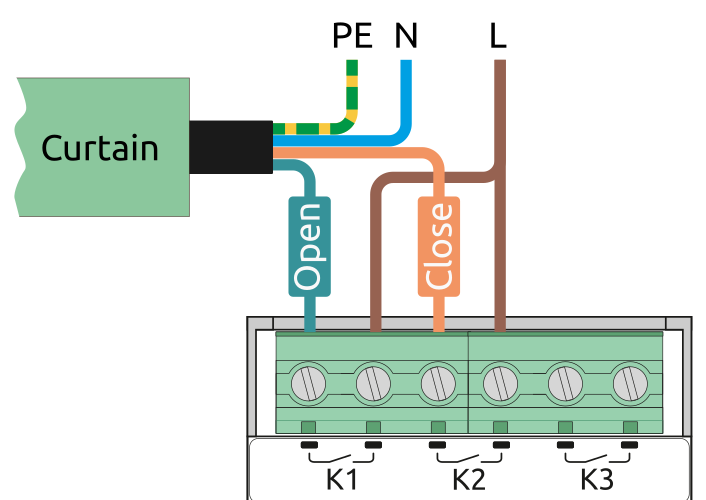

Подключение приводов штор
Перед подключением привода включите режим «Управление приводом». Иначе можно случайно включить оба реле одновременно, а часть приводов на это реагирует плохо.
К двум реле подключаются фаза сети L и провода привода «Открыть» и «Закрыть»; сам привод дополнительно подключается к рабочему нулю N и заземлению PE. Сверьте схему с документацией на конкретный привод.
Настройка
Все параметры хранятся в Modbus-регистрах. Полный перечень — в разделе Карта регистров.
Здесь будет скриншот: настройка Light Stream Switch 3 в нашем конфигураторе: режимы работы входов, Mapping-матрица, безопасный режим, таймеры
Время подавления дребезга
Настраивается для каждого входа, значения от 0 до 2000 мс, заводское — 50 мс. При работе с нажатиями держите его в 5–10 раз меньше времени ожидания второго нажатия.
Управление с выключателей
В параметре режима работы выбирается тип выключателя, отключается реакция на нажатия либо выбирается режим работы по Mapping-матрице. Режимы матрицы универсальные, отдельные режимы выключателей оставлены для совместимости со старыми проектами.
Параметры распознавания нажатий: время длинного нажатия, время ожидания второго нажатия и время подавления дребезга.
Состояние выходов при подаче питания
- перевести выход в безопасное состояние — заводская настройка
- восстановить последнее состояние — модуль запоминает состояние выходов
- установить согласно состоянию входов — замкнут вход N, включён выход N; работает только для входов в режиме «выключатель с фиксацией»
Измерение частоты на входе
- Установите режим «управление отключено, вход измеряет частоту».
- Поставьте время подавления дребезга 0 мс либо меньше периода импульсов.
- Отключите опрос входа, чтобы снизить нагрузку на шину.
Счётчики
Input X counter считают замыкания входа на iGND и доступны во всех режимах. В режиме Mapping-матрицы добавляются счётчики типов нажатий.
Счётчик замыканий срабатывает сразу после замыкания с учётом дребезга, счётчик одиночных нажатий — только после окна ожидания второго нажатия, то есть с задержкой. Для импульсов и герконов используйте первый, для кнопок — второй.
Значения счётчиков хранятся в оперативной памяти и обнуляются при пропадании питания.
Работа по Modbus
Модуль управляется по протоколу Modbus RTU поверх RS-485. Поддерживаются все основные команды чтения и записи одного и нескольких регистров.
Параметры порта по умолчанию
| Значениепо умолчанию | Название параметрав веб-интерфейсе | Параметр |
|---|---|---|
| 9600 | Baud rate | Скорость, бит/с |
| 8 | Data bits | Количество битов данных |
| None | Parity | Бит чётности |
| 2 | Stop bits | Количество стоповых битов |
Для ускорения отклика на шине рекомендуем поднять скорость до 115 200 бит/с.
Modbus-адрес
Каждое устройство на линии имеет уникальный адрес в диапазоне от 1 до 247. Заводской адрес указан на наклейке на корпусе.
Карта регистров
Описание
| RO / RW | Read only / Read/Write |
| Выделено жирным | Значение регистра по умолчанию |
| xN | Множитель, на который надо умножить число из регистра, чтобы получить значение в единицах измерения. Не указан — считать равным 1 |
| ⚡ | Регистр поддерживает отправку данных с помощью событий Быстрого Modbus. |
| FW | Версия прошивки устройства, с которой появился регистр. Пусто — регистр был всегда. |
| Error: | Значение при ошибке |
| Серый цвет ячейки | Служебный регистр: назначение, формат и содержимое может измениться в новых версиях прошивки |
Описание
| Адрес | Адрес | Параметры регистра | Параметры регистра | Параметры регистра | Канал | Описание | Значения | FW |
|---|---|---|---|---|---|---|---|---|
| Dec | Hex | Тип | Доступ | Формат | Канал | Описание | Значения | FW |
| 0 | 0x0000 | Coil ⚡ | RW | bool | Канал 1 | КомандаНачиная с FW 1.24.0 команда (желаемое состояние реле) и фактическое состояние реле хранятся в разных регистрах, поскольку они могут не соответствовать друг другу из-за задержек или таймеров | 0 - разомкнуть,1 - замкнуть | |
| 1 | 0x0001 | Coil ⚡ | RW | bool | Канал 2 | КомандаНачиная с FW 1.24.0 команда (желаемое состояние реле) и фактическое состояние реле хранятся в разных регистрах, поскольку они могут не соответствовать друг другу из-за задержек или таймеров | 0 - разомкнуть,1 - замкнуть | |
| 2 | 0x0002 | Coil ⚡ | RW | bool | Канал 3 | КомандаНачиная с FW 1.24.0 команда (желаемое состояние реле) и фактическое состояние реле хранятся в разных регистрах, поскольку они могут не соответствовать друг другу из-за задержек или таймеров | 0 - разомкнуть,1 - замкнуть | |
| 3 | 0x0003 | Coil ⚡ | RW | bool | Канал 4 | КомандаНачиная с FW 1.24.0 команда (желаемое состояние реле) и фактическое состояние реле хранятся в разных регистрах, поскольку они могут не соответствовать друг другу из-за задержек или таймеров | 0 - разомкнуть,1 - замкнуть | |
| 4 | 0x0004 | Coil ⚡ | RW | bool | Канал 5 | КомандаНачиная с FW 1.24.0 команда (желаемое состояние реле) и фактическое состояние реле хранятся в разных регистрах, поскольку они могут не соответствовать друг другу из-за задержек или таймеров | 0 - разомкнуть,1 - замкнуть | |
| 5 | 0x0005 | Coil ⚡ | RW | bool | Канал 6 | КомандаНачиная с FW 1.24.0 команда (желаемое состояние реле) и фактическое состояние реле хранятся в разных регистрах, поскольку они могут не соответствовать друг другу из-за задержек или таймеров | 0 - разомкнуть,1 - замкнуть | |
| 100 | 0x0064 | Coil | WO | bool | Канал 1 | Команда "Отключить" | 1 - выполнить команду | 1.26.0 |
| 101 | 0x0065 | Coil | WO | bool | Канал 2 | Команда "Отключить" | 1 - выполнить команду | 1.26.0 |
| 102 | 0x0066 | Coil | WO | bool | Канал 3 | Команда "Отключить" | 1 - выполнить команду | 1.26.0 |
| 103 | 0x0067 | Coil | WO | bool | Канал 4 | Команда "Отключить" | 1 - выполнить команду | 1.26.0 |
| 104 | 0x0068 | Coil | WO | bool | Канал 5 | Команда "Отключить" | 1 - выполнить команду | 1.26.0 |
| 105 | 0x0069 | Coil | WO | bool | Канал 6 | Команда "Отключить" | 1 - выполнить команду | 1.26.0 |
| 108 | 0x006C | Coil | WO | bool | Канал 1 | Команда "Включить" | 1 - выполнить команду | 1.26.0 |
| 109 | 0x006D | Coil | WO | bool | Канал 2 | Команда "Включить" | 1 - выполнить команду | 1.26.0 |
| 110 | 0x006E | Coil | WO | bool | Канал 3 | Команда "Включить" | 1 - выполнить команду | 1.26.0 |
| 111 | 0x006F | Coil | WO | bool | Канал 4 | Команда "Включить" | 1 - выполнить команду | 1.26.0 |
| 112 | 0x0070 | Coil | WO | bool | Канал 5 | Команда "Включить" | 1 - выполнить команду | 1.26.0 |
| 113 | 0x0071 | Coil | WO | bool | Канал 6 | Команда "Включить" | 1 - выполнить команду | 1.26.0 |
| 116 | 0x0074 | Coil | WO | bool | Канал 1 | Команда "Переключить" | 1 - выполнить команду | 1.26.0 |
| 117 | 0x0075 | Coil | WO | bool | Канал 2 | Команда "Переключить" | 1 - выполнить команду | 1.26.0 |
| 118 | 0x0076 | Coil | WO | bool | Канал 3 | Команда "Переключить" | 1 - выполнить команду | 1.26.0 |
| 119 | 0x0077 | Coil | WO | bool | Канал 4 | Команда "Переключить" | 1 - выполнить команду | 1.26.0 |
| 120 | 0x0078 | Coil | WO | bool | Канал 5 | Команда "Переключить" | 1 - выполнить команду | 1.26.0 |
| 121 | 0x0079 | Coil | WO | bool | Канал 6 | Команда "Переключить" | 1 - выполнить команду | 1.26.0 |
| 0 | 0x0000 | Discreteinput ⚡ | RO | bool | Вход 1 | Состояние входа реле | 0 - разомкнут, 1 - замкнут, Error: 0 |
|
| 1 | 0x0001 | Discreteinput ⚡ | RO | bool | Вход 2 | Состояние входа реле | 0 - разомкнут, 1 - замкнут, Error: 0 |
|
| 2 | 0x0002 | Discreteinput ⚡ | RO | bool | Вход 3 | Состояние входа реле | 0 - разомкнут, 1 - замкнут, Error: 0 |
|
| 7 | 0x0007 | Discreteinput ⚡ | RO | bool | Вход 0 | Состояние входа реле | 0 - разомкнут, 1 - замкнут, Error: 0 |
|
| 4 | 0x0004 | Input | RW | u16 | Статус внешнего (низковольтного) источника питания (только для реле со встроенным блоком питания) | 0: нет подключения внешнего источника питания 1: внешний источник питания подключен |
1.18.4 | |
| 5 | 0x0005 | Holding | RW | u16 | Служебный регистр, значение должно быть 0 | 0 | ||
| 6 | 0x0006 | Holding | RW | u16 | Состояния выходов при подаче питания | 0: перевести в безопасное состояние, 1: восстановить последнее состояние, 2: установить состояние выхода согласно состоянию входа (только если настроен режим входа 1: выключатель с фиксацией) Безопасное состояние выхода настраивается в регистрах 930–935.До FW 1.18.4 были режимы 0 и 1, режим 0 назывался «не восстанавливать состояние реле», а регистров 930–935 не было. |
1.5.3 | |
| 8 | 0x0008 | Holding | RW | u16 | Таймаут потери связи [c] | 1 - 65534 10 Чтобы отключить безопасный режим — настройте поведение каналов в регистрах «Действие выхода при переходе в безопасный режим» и «Управление с входов в безопасном режиме» | ||
| 9 | 0x0009 | Holding | RW | u16 | Вход 1 | Режим работы входа.В регистре 5 должно стоять значение по умолчанию (0). | 0: кнопки без фиксации, 1: переключатель с фиксацией, 2: отключить все выходы, 3: управление отключено, вход измеряет частоту, 4: управлять по mapping-матрице, 5: значение не используется 6: управлять по mapping-матрице для кнопок До FW 1.12.0 режимом по умолчанию был 0 |
|
| 10 | 0x000A | Holding | RW | u16 | Вход 2 | Режим работы входа.В регистре 5 должно стоять значение по умолчанию (0). | 0: кнопки без фиксации, 1: переключатель с фиксацией, 2: отключить все выходы, 3: управление отключено, вход измеряет частоту, 4: управлять по mapping-матрице, 5: значение не используется 6: управлять по mapping-матрице для кнопок До FW 1.12.0 режимом по умолчанию был 0 |
|
| 11 | 0x000B | Holding | RW | u16 | Вход 3 | Режим работы входа.В регистре 5 должно стоять значение по умолчанию (0). | 0: кнопки без фиксации, 1: переключатель с фиксацией, 2: отключить все выходы, 3: управление отключено, вход измеряет частоту, 4: управлять по mapping-матрице, 5: значение не используется 6: управлять по mapping-матрице для кнопок До FW 1.12.0 режимом по умолчанию был 0 |
|
| 16 | 0x0010 | Holding | RW | u16 | Вход 0 | Режим работы цифрового входа 0 | 2: отключить все выходы, 3: управление отключено, вход измеряет частоту, 4: управлять по mapping-матрице, 6: управлять по mapping-матрице для кнопок |
1.9.0 |
| 19 | 0x0013 | Holding | RW | u16 | Выбор причины перехода в безопасный режим.Только для Light Stream Switch 6 v.3 | 0: Потеря связи или пропадание низковольтного питания 1: Пропадание низковольтного питания 2: Потеря связи | 1.18.4 | |
| 20 | 0x0014 | Holding | RW | u16 | Вход 1 | Время подавления дребезга [мс] | 0 - 2000 (50) 0 - 250 (50) до FW 1.19.00 - 100 (50) до FW 1.17.8 | 1.13.0 |
| 21 | 0x0015 | Holding | RW | u16 | Вход 2 | Время подавления дребезга [мс] | 0 - 2000 (50) 0 - 250 (50) до FW 1.19.00 - 100 (50) до FW 1.17.8 | 1.13.0 |
| 22 | 0x0016 | Holding | RW | u16 | Вход 3 | Время подавления дребезга [мс] | 0 - 2000 (50) 0 - 250 (50) до FW 1.19.00 - 100 (50) до FW 1.17.8 | 1.13.0 |
| 27 | 0x001B | Holding | RW | u16 | Вход 0 | Время подавления дребезга [мс] | 0 - 2000 (50) 0 - 250 (50) до FW 1.19.00 - 100 (50) до FW 1.17.8 | 1.13.0 |
| 32 | 0x0020 | Input ⚡ | RO | u16 | Вход 1 | Счетчик срабатываний входа | 0 − 65535 по кругу Error: 0 | |
| 33 | 0x0021 | Input ⚡ | RO | u16 | Вход 2 | Счетчик срабатываний входа | 0 − 65535 по кругу Error: 0 | |
| 34 | 0x0022 | Input ⚡ | RO | u16 | Вход 3 | Счетчик срабатываний входа | 0 − 65535 по кругу Error: 0 | |
| 39 | 0x0027 | Input ⚡ | RO | u16 | Вход 0 | Счетчик срабатываний входа | 0 − 65535 по кругу Error: 0 | |
| 40 | 0x0028 | Input | RO | u32 | Вход 1 | Целая часть значения частоты сигнала | x1.52588*10-05, Гц Error: 0 | 1.15.0 |
| 42 | 0x002A | Input | RO | u32 | Вход 2 | Целая часть значения частоты сигнала | x1.52588*10-05, Гц Error: 0 | 1.15.0 |
| 44 | 0x002C | Input | RO | u32 | Вход 3 | Целая часть значения частоты сигнала | x1.52588*10-05, Гц Error: 0 | 1.15.0 |
| 54 | 0x0036 | Input | RO | u32 | Вход 0 | Целая часть значения частоты сигнала | x1.52588*10-05, Гц Error: 0 | 1.15.0 |
| 41 | 0x0029 | Input | RO | u16 | Вход 1 | Дробная часть значения частоты сигнала 1 Гц = 65536 (2 ^ 16) | Error: 0 | 1.15.0 |
| 43 | 0x002B | Input | RO | u16 | Вход 2 | Дробная часть значения частоты сигнала 1 Гц = 65536 (2 ^ 16) | Error: 0 | 1.15.0 |
| 45 | 0x002D | Input | RO | u16 | Вход 3 | Дробная часть значения частоты сигнала 1 Гц = 65536 (2 ^ 16) | Error: 0 | 1.15.0 |
| 55 | 0x0037 | Input | RO | u16 | Вход 0 | Дробная часть значения частоты сигнала 1 Гц = 65536 (2 ^ 16) | Error: 0 | 1.15.0 |
| 96 | 0x0060 | Discreteinput ⚡ | RO | bool | Канал 1 | Фактическое состояние реле | 0 - разомкнуто,1 - замкнуто | 1.24.0 |
| 97 | 0x0061 | Discreteinput ⚡ | RO | bool | Канал 2 | Фактическое состояние реле | 0 - разомкнуто,1 - замкнуто | 1.24.0 |
| 98 | 0x0062 | Discreteinput ⚡ | RO | bool | Канал 3 | Фактическое состояние реле | 0 - разомкнуто,1 - замкнуто | 1.24.0 |
| 99 | 0x0063 | Discreteinput ⚡ | RO | bool | Канал 4 | Фактическое состояние реле | 0 - разомкнуто,1 - замкнуто | 1.24.0 |
| 100 | 0x0064 | Discreteinput ⚡ | RO | bool | Канал 5 | Фактическое состояние реле | 0 - разомкнуто,1 - замкнуто | 1.24.0 |
| 101 | 0x0065 | Discreteinput ⚡ | RO | bool | Канал 6 | Фактическое состояние реле | 0 - разомкнуто,1 - замкнуто | 1.24.0 |
| 464 | 0x01D0 | Input ⚡ | RO | u16 | Вход 1 | Счётчик коротких нажатий | 0 − 65535 по кругу | 1.17.0 |
| 465 | 0x01D1 | Input ⚡ | RO | u16 | Вход 2 | Счётчик коротких нажатий | 0 − 65535 по кругу | 1.17.0 |
| 466 | 0x01D2 | Input ⚡ | RO | u16 | Вход 3 | Счётчик коротких нажатий | 0 − 65535 по кругу | 1.17.0 |
| 471 | 0x01D7 | Input ⚡ | RO | u16 | Вход 0 | Счётчик коротких нажатий | 0 − 65535 по кругу | 1.17.0 |
| 480 | 0x01E0 | Input ⚡ | RO | u16 | Вход 1 | Счётчик длинных нажатий | 0 − 65535 по кругу | 1.17.0 |
| 481 | 0x01E1 | Input ⚡ | RO | u16 | Вход 2 | Счётчик длинных нажатий | 0 − 65535 по кругу | 1.17.0 |
| 482 | 0x01E2 | Input ⚡ | RO | u16 | Вход 3 | Счётчик длинных нажатий | 0 − 65535 по кругу | 1.17.0 |
| 487 | 0x01E7 | Input ⚡ | RO | u16 | Вход 0 | Счётчик длинных нажатий | 0 − 65535 по кругу | 1.17.0 |
| 496 | 0x01F0 | Input ⚡ | RO | u16 | Вход 1 | Счётчик двойных нажатий | 0 − 65535 по кругу | 1.17.0 |
| 497 | 0x01F1 | Input ⚡ | RO | u16 | Вход 2 | Счётчик двойных нажатий | 0 − 65535 по кругу | 1.17.0 |
| 498 | 0x01F2 | Input ⚡ | RO | u16 | Вход 3 | Счётчик двойных нажатий | 0 − 65535 по кругу | 1.17.0 |
| 503 | 0x01F7 | Input ⚡ | RO | u16 | Вход 0 | Счётчик двойных нажатий | 0 − 65535 по кругу | 1.17.0 |
| 512 | 0x0200 | Input ⚡ | RO | u16 | Вход 1 | Счётчик короткого, а затем длинного нажатий | 0 − 65535 по кругу | 1.17.0 |
| 513 | 0x0201 | Input ⚡ | RO | u16 | Вход 2 | Счётчик короткого, а затем длинного нажатий | 0 − 65535 по кругу | 1.17.0 |
| 514 | 0x0202 | Input ⚡ | RO | u16 | Вход 3 | Счётчик короткого, а затем длинного нажатий | 0 − 65535 по кругу | 1.17.0 |
| 519 | 0x0207 | Input ⚡ | RO | u16 | Вход 0 | Счётчик короткого, а затем длинного нажатий | 0 − 65535 по кругу | 1.17.0 |
| 384 - 447 | 0x0180 - 0x01BF | Holding | RW | u16 | Регистры mapping-матрицы | 0 | 1.9.0 | |
| 544 - 607 | 0x0220 - 0x025F | Holding | RW | u16 | Регистры mapping-матрицы для коротких нажатий | 0 | 1.17.0 | |
| 608 - 671 | 0x0260 - 0x029F | Holding | RW | u16 | Регистры mapping-матрицы для длинных нажатий | 0 | 1.17.0 | |
| 672 - 735 | 0x02A0 - 0x02DF | Holding | RW | u16 | Регистры mapping-матрицы для двойных нажатий | 0 | 1.17.0 | |
| 736 - 799 | 0x02E0 - 0x031F | Holding | RW | u16 | Регистры mapping-матрицы для сначала короткого, потом длинного нажатий | 0 | 1.17.0 | |
| 800 - 863 | 0x0320 - 0x035F | Holding | RW | u16 | Регистры mapping-матрицы для размыкания кнопки | 0 | 1.19.0 | |
| 864 - 927 | 0x0360 - 0x039F | Holding | RW | u16 | Регистры mapping-матрицы для замыкания кнопки | 0 | 1.19.0 | |
| 930 | 0x03A2 | Holding | RW | u16 | Канал 1 | Настройка безопасного состояния выхода | 0: Выключен (NO контакты разомкнуты) 1: Включен (NO контакты замкнуты) |
1.18.4 |
| 931 | 0x03A3 | Holding | RW | u16 | Канал 2 | Настройка безопасного состояния выхода | 0: Выключен (NO контакты разомкнуты) 1: Включен (NO контакты замкнуты) |
1.18.4 |
| 932 | 0x03A4 | Holding | RW | u16 | Канал 3 | Настройка безопасного состояния выхода | 0: Выключен (NO контакты разомкнуты) 1: Включен (NO контакты замкнуты) |
1.18.4 |
| 933 | 0x03A5 | Holding | RW | u16 | Канал 4 | Настройка безопасного состояния выхода | 0: Выключен (NO контакты разомкнуты) 1: Включен (NO контакты замкнуты) |
1.18.4 |
| 934 | 0x03A6 | Holding | RW | u16 | Канал 5 | Настройка безопасного состояния выхода | 0: Выключен (NO контакты разомкнуты) 1: Включен (NO контакты замкнуты) |
1.18.4 |
| 935 | 0x03A7 | Holding | RW | u16 | Канал 6 | Настройка безопасного состояния выхода | 0: Выключен (NO контакты разомкнуты) 1: Включен (NO контакты замкнуты) |
1.18.4 |
| 938 | 0x03AA | Holding | RW | u16 | Канал 1 | Действие выхода при переходе в безопасный режим | 0: Ничего не делать 1: Перевести выход в безопасное состояние 2: Установить состояние выхода согласно состоянию входа (только если настроен режим входа 1: выключатель с фиксацией) |
1.18.4 |
| 939 | 0x03AB | Holding | RW | u16 | Канал 2 | Действие выхода при переходе в безопасный режим | 0: Ничего не делать 1: Перевести выход в безопасное состояние 2: Установить состояние выхода согласно состоянию входа (только если настроен режим входа 1: выключатель с фиксацией) |
1.18.4 |
| 940 | 0x03AC | Holding | RW | u16 | Канал 3 | Действие выхода при переходе в безопасный режим | 0: Ничего не делать 1: Перевести выход в безопасное состояние 2: Установить состояние выхода согласно состоянию входа (только если настроен режим входа 1: выключатель с фиксацией) |
1.18.4 |
| 941 | 0x03AD | Holding | RW | u16 | Канал 4 | Действие выхода при переходе в безопасный режим | 0: Ничего не делать 1: Перевести выход в безопасное состояние 2: Установить состояние выхода согласно состоянию входа (только если настроен режим входа 1: выключатель с фиксацией) |
1.18.4 |
| 942 | 0x03AE | Holding | RW | u16 | Канал 5 | Действие выхода при переходе в безопасный режим | 0: Ничего не делать 1: Перевести выход в безопасное состояние 2: Установить состояние выхода согласно состоянию входа (только если настроен режим входа 1: выключатель с фиксацией) |
1.18.4 |
| 943 | 0x03AF | Holding | RW | u16 | Канал 6 | Действие выхода при переходе в безопасный режим | 0: Ничего не делать 1: Перевести выход в безопасное состояние 2: Установить состояние выхода согласно состоянию входа (только если настроен режим входа 1: выключатель с фиксацией) |
1.18.4 |
| 946 | 0x03B2 | Holding | RW | u16 | Канал 1 | Управление с входов в безопасном режиме | 0: Не блокировать 1: Блокировать в безопасном режиме 2: Разрешить только в безопасном режиме |
1.18.4 |
| 947 | 0x03B3 | Holding | RW | u16 | Канал 2 | Управление с входов в безопасном режиме | 0: Не блокировать 1: Блокировать в безопасном режиме 2: Разрешить только в безопасном режиме |
1.18.4 |
| 948 | 0x03B4 | Holding | RW | u16 | Канал 3 | Управление с входов в безопасном режиме | 0: Не блокировать 1: Блокировать в безопасном режиме 2: Разрешить только в безопасном режиме |
1.18.4 |
| 949 | 0x03B5 | Holding | RW | u16 | Канал 4 | Управление с входов в безопасном режиме | 0: Не блокировать 1: Блокировать в безопасном режиме 2: Разрешить только в безопасном режиме |
1.18.4 |
| 950 | 0x03B6 | Holding | RW | u16 | Канал 5 | Управление с входов в безопасном режиме | 0: Не блокировать 1: Блокировать в безопасном режиме 2: Разрешить только в безопасном режиме |
1.18.4 |
| 951 | 0x03B7 | Holding | RW | u16 | Канал 6 | Управление с входов в безопасном режиме | 0: Не блокировать 1: Блокировать в безопасном режиме 2: Разрешить только в безопасном режиме |
1.18.4 |
| 1100 | 0x044C | Holding | RW | u16 | Вход 1 | Время длинного нажатия [мс]. Если нажатие длится больше указанного времени - считаем его длинным | 500 - 5000 (1000) | 1.17.0 |
| 1101 | 0x044D | Holding | RW | u16 | Вход 2 | Время длинного нажатия [мс]. Если нажатие длится больше указанного времени - считаем его длинным | 500 - 5000 (1000) | 1.17.0 |
| 1102 | 0x044E | Holding | RW | u16 | Вход 3 | Время длинного нажатия [мс]. Если нажатие длится больше указанного времени - считаем его длинным | 500 - 5000 (1000) | 1.17.0 |
| 1107 | 0x0453 | Holding | RW | u16 | Вход 0 | Время длинного нажатия [мс]. Если нажатие длится больше указанного времени - считаем его длинным | 500 - 5000 (1000) | 1.17.0 |
| 1140 | 0x0474 | Holding | RW | u16 | Вход 1 | Время ожидания второго нажатия [мс]. Если за указанное время второго нажатия не было - считаем нажатие одиночным. 0 - отключит все нажатия, кроме короткого и длинного | 0 - 2000 (300) | |
| 1141 | 0x0475 | Holding | RW | u16 | Вход 2 | Время ожидания второго нажатия [мс]. Если за указанное время второго нажатия не было - считаем нажатие одиночным. 0 - отключит все нажатия, кроме короткого и длинного | 0 - 2000 (300) | |
| 1142 | 0x0476 | Holding | RW | u16 | Вход 3 | Время ожидания второго нажатия [мс]. Если за указанное время второго нажатия не было - считаем нажатие одиночным. 0 - отключит все нажатия, кроме короткого и длинного | 0 - 2000 (300) | |
| 1147 | 0x047B | Holding | RW | u16 | Вход 0 | Время ожидания второго нажатия [мс]. Если за указанное время второго нажатия не было - считаем нажатие одиночным. 0 - отключит все нажатия, кроме короткого и длинного | 0 - 2000 (300) | |
| Функции таймеров | Функции таймеров | Функции таймеров | Функции таймеров | Функции таймеров | Функции таймеров | Функции таймеров | Функции таймеров | Функции таймеров |
| 1760 | 0x06E0 | Holding | RW | u16 | Канал 1 | Функция таймера | 0: Не используется1: Задержка включения2: Задержка отключения3: Включить на время4: Отключить на время5: Цикл ON/OFF | 1.25.0 |
| 1761 | 0x06E1 | Holding | RW | u16 | Канал 2 | Функция таймера | 0: Не используется1: Задержка включения2: Задержка отключения3: Включить на время4: Отключить на время5: Цикл ON/OFF | 1.25.0 |
| 1762 | 0x06E2 | Holding | RW | u16 | Канал 3 | Функция таймера | 0: Не используется1: Задержка включения2: Задержка отключения3: Включить на время4: Отключить на время5: Цикл ON/OFF | 1.25.0 |
| 1763 | 0x06E3 | Holding | RW | u16 | Канал 4 | Функция таймера | 0: Не используется1: Задержка включения2: Задержка отключения3: Включить на время4: Отключить на время5: Цикл ON/OFF | 1.25.0 |
| 1764 | 0x06E4 | Holding | RW | u16 | Канал 5 | Функция таймера | 0: Не используется1: Задержка включения2: Задержка отключения3: Включить на время4: Отключить на время5: Цикл ON/OFF | 1.25.0 |
| 1765 | 0x06E5 | Holding | RW | u16 | Канал 6 | Функция таймера | 0: Не используется1: Задержка включения2: Задержка отключения3: Включить на время4: Отключить на время5: Цикл ON/OFF | 1.25.0 |
| 1768 | 0x06E8 | Holding | RW | u16 | Канал 1 | Задержка включения (x0.1, с) | 1...65000 (30) | 1.25.0 |
| 1769 | 0x06E9 | Holding | RW | u16 | Канал 2 | Задержка включения (x0.1, с) | 1...65000 (30) | 1.25.0 |
| 1770 | 0x06EA | Holding | RW | u16 | Канал 3 | Задержка включения (x0.1, с) | 1...65000 (30) | 1.25.0 |
| 1771 | 0x06EB | Holding | RW | u16 | Канал 4 | Задержка включения (x0.1, с) | 1...65000 (30) | 1.25.0 |
| 1772 | 0x06EC | Holding | RW | u16 | Канал 5 | Задержка включения (x0.1, с) | 1...65000 (30) | 1.25.0 |
| 1773 | 0x06ED | Holding | RW | u16 | Канал 6 | Задержка включения (x0.1, с) | 1...65000 (30) | 1.25.0 |
| 1776 | 0x06F0 | Holding | RW | u16 | Канал 1 | Задержка отключения (x0.1, с) | 1...65000 (30) | 1.25.0 |
| 1777 | 0x06F1 | Holding | RW | u16 | Канал 2 | Задержка отключения (x0.1, с) | 1...65000 (30) | 1.25.0 |
| 1778 | 0x06F2 | Holding | RW | u16 | Канал 3 | Задержка отключения (x0.1, с) | 1...65000 (30) | 1.25.0 |
| 1779 | 0x06F3 | Holding | RW | u16 | Канал 4 | Задержка отключения (x0.1, с) | 1...65000 (30) | 1.25.0 |
| 1780 | 0x06F4 | Holding | RW | u16 | Канал 5 | Задержка отключения (x0.1, с) | 1...65000 (30) | 1.25.0 |
| 1781 | 0x06F5 | Holding | RW | u16 | Канал 6 | Задержка отключения (x0.1, с) | 1...65000 (30) | 1.25.0 |
| 1784 | 0x06F8 | Holding | RW | u16 | Канал 1 | Включить на время (x0.1, с) | 1...65000 (30) | 1.25.0 |
| 1785 | 0x06F9 | Holding | RW | u16 | Канал 2 | Включить на время (x0.1, с) | 1...65000 (30) | 1.25.0 |
| 1786 | 0x06FA | Holding | RW | u16 | Канал 3 | Включить на время (x0.1, с) | 1...65000 (30) | 1.25.0 |
| 1787 | 0x06FB | Holding | RW | u16 | Канал 4 | Включить на время (x0.1, с) | 1...65000 (30) | 1.25.0 |
| 1788 | 0x06FC | Holding | RW | u16 | Канал 5 | Включить на время (x0.1, с) | 1...65000 (30) | 1.25.0 |
| 1789 | 0x06FD | Holding | RW | u16 | Канал 6 | Включить на время (x0.1, с) | 1...65000 (30) | 1.25.0 |
| 1792 | 0x0700 | Holding | RW | u16 | Канал 1 | Отключить на время (x0.1, с) | 1...65000 (30) | 1.25.0 |
| 1793 | 0x0701 | Holding | RW | u16 | Канал 2 | Отключить на время (x0.1, с) | 1...65000 (30) | 1.25.0 |
| 1794 | 0x0702 | Holding | RW | u16 | Канал 3 | Отключить на время (x0.1, с) | 1...65000 (30) | 1.25.0 |
| 1795 | 0x0703 | Holding | RW | u16 | Канал 4 | Отключить на время (x0.1, с) | 1...65000 (30) | 1.25.0 |
| 1796 | 0x0704 | Holding | RW | u16 | Канал 5 | Отключить на время (x0.1, с) | 1...65000 (30) | 1.25.0 |
| 1797 | 0x0705 | Holding | RW | u16 | Канал 6 | Отключить на время (x0.1, с) | 1...65000 (30) | 1.25.0 |
| 1800 | 0x0708 | Holding | RW | u16 | Канал 1 | Цикл ON (с) | 1...65000 (3) | 1.25.0 |
| 1801 | 0x0709 | Holding | RW | u16 | Канал 2 | Цикл ON (с) | 1...65000 (3) | 1.25.0 |
| 1802 | 0x070A | Holding | RW | u16 | Канал 3 | Цикл ON (с) | 1...65000 (3) | 1.25.0 |
| 1803 | 0x070B | Holding | RW | u16 | Канал 4 | Цикл ON (с) | 1...65000 (3) | 1.25.0 |
| 1804 | 0x070C | Holding | RW | u16 | Канал 5 | Цикл ON (с) | 1...65000 (3) | 1.25.0 |
| 1805 | 0x070D | Holding | RW | u16 | Канал 6 | Цикл ON (с) | 1...65000 (3) | 1.25.0 |
| 1808 | 0x0710 | Holding | RW | u16 | Канал 1 | Цикл OFF (с) | 1...65000 (3) | 1.25.0 |
| 1809 | 0x0711 | Holding | RW | u16 | Канал 2 | Цикл OFF (с) | 1...65000 (3) | 1.25.0 |
| 1810 | 0x0712 | Holding | RW | u16 | Канал 3 | Цикл OFF (с) | 1...65000 (3) | 1.25.0 |
| 1811 | 0x0713 | Holding | RW | u16 | Канал 4 | Цикл OFF (с) | 1...65000 (3) | 1.25.0 |
| 1812 | 0x0714 | Holding | RW | u16 | Канал 5 | Цикл OFF (с) | 1...65000 (3) | 1.25.0 |
| 1813 | 0x0715 | Holding | RW | u16 | Канал 6 | Цикл OFF (с) | 1...65000 (3) | 1.25.0 |
| 1864 | 0x0748 | Input | RO | u16 | Канал 1 | Оставшееся время активного таймера | x0.1, с для функций 1–4с для функции 5Error: 0 | 1.25.0 |
| 1865 | 0x0749 | Input | RO | u16 | Канал 2 | Оставшееся время активного таймера | x0.1, с для функций 1–4с для функции 5Error: 0 | 1.25.0 |
| 1866 | 0x074A | Input | RO | u16 | Канал 3 | Оставшееся время активного таймера | x0.1, с для функций 1–4с для функции 5Error: 0 | 1.25.0 |
| 1867 | 0x074B | Input | RO | u16 | Канал 4 | Оставшееся время активного таймера | x0.1, с для функций 1–4с для функции 5Error: 0 | 1.25.0 |
| 1868 | 0x074C | Input | RO | u16 | Канал 5 | Оставшееся время активного таймера | x0.1, с для функций 1–4с для функции 5Error: 0 | 1.25.0 |
| 1869 | 0x074D | Input | RO | u16 | Канал 6 | Оставшееся время активного таймера | x0.1, с для функций 1–4с для функции 5Error: 0 | 1.25.0 |
| Управление приводом | Управление приводом | Управление приводом | Управление приводом | Управление приводом | Управление приводом | Управление приводом | Управление приводом | Управление приводом |
| 16 | 0x0010 | Coil ⚡ | RW | bool | П1 откр | Управление открытием/закрытием привода. Для открытия нужно записать "1" в регистр открытия привода. Значение "1" будет сохраняться в регистре пока привод не закончит движение. Открытие можно прервать, записав "0" в регистр. Закрытие выполняется аналогично. |
0, 1 | 1.21.0 |
| 17 | 0x0011 | Coil ⚡ | RW | bool | П1 закр | Управление открытием/закрытием привода. Для открытия нужно записать "1" в регистр открытия привода. Значение "1" будет сохраняться в регистре пока привод не закончит движение. Открытие можно прервать, записав "0" в регистр. Закрытие выполняется аналогично. |
0, 1 | 1.21.0 |
| 18 | 0x0012 | Coil ⚡ | RW | bool | П2 откр | Управление открытием/закрытием привода. Для открытия нужно записать "1" в регистр открытия привода. Значение "1" будет сохраняться в регистре пока привод не закончит движение. Открытие можно прервать, записав "0" в регистр. Закрытие выполняется аналогично. |
0, 1 | 1.21.0 |
| 19 | 0x0013 | Coil ⚡ | RW | bool | П2 закр | Управление открытием/закрытием привода. Для открытия нужно записать "1" в регистр открытия привода. Значение "1" будет сохраняться в регистре пока привод не закончит движение. Открытие можно прервать, записав "0" в регистр. Закрытие выполняется аналогично. |
0, 1 | 1.21.0 |
| 20 | 0x0014 | Coil ⚡ | RW | bool | П3 откр | Управление открытием/закрытием привода. Для открытия нужно записать "1" в регистр открытия привода. Значение "1" будет сохраняться в регистре пока привод не закончит движение. Открытие можно прервать, записав "0" в регистр. Закрытие выполняется аналогично. |
0, 1 | 1.21.0 |
| 21 | 0x0015 | Coil ⚡ | RW | bool | П3 закр | Управление открытием/закрытием привода. Для открытия нужно записать "1" в регистр открытия привода. Значение "1" будет сохраняться в регистре пока привод не закончит движение. Открытие можно прервать, записав "0" в регистр. Закрытие выполняется аналогично. |
0, 1 | 1.21.0 |
| 1280 | 0x0500 | Holding | RW | u16 | Привод 1 | Включение управления приводом. Когда привод активен, прямое управление реле через coil-регистры или входы игнорируется, работает только управление через регистры или маппинг-матрицу привода. Привод 1 использует выход 1 для открытия, выход 2 для закрытия. Привод 2 - выходы 3 и 4, привод 3 - выходы 5 и 6 соответственно. |
0, 1 (0) | 1.21.0 |
| 1281 | 0x0501 | Holding | RW | u16 | Привод 2 | Включение управления приводом. Когда привод активен, прямое управление реле через coil-регистры или входы игнорируется, работает только управление через регистры или маппинг-матрицу привода. Привод 1 использует выход 1 для открытия, выход 2 для закрытия. Привод 2 - выходы 3 и 4, привод 3 - выходы 5 и 6 соответственно. |
0, 1 (0) | 1.21.0 |
| 1282 | 0x0502 | Holding | RW | u16 | Привод 3 | Включение управления приводом. Когда привод активен, прямое управление реле через coil-регистры или входы игнорируется, работает только управление через регистры или маппинг-матрицу привода. Привод 1 использует выход 1 для открытия, выход 2 для закрытия. Привод 2 - выходы 3 и 4, привод 3 - выходы 5 и 6 соответственно. |
0, 1 (0) | 1.21.0 |
| 1284 | 0x0504 | Holding | RW | u16 | Привод 1 | Действие для привода, выполняемое при включении питания реле. | 0: Нет действия 1: Открыть 2: Закрыть |
1.21.0 |
| 1285 | 0x0505 | Holding | RW | u16 | Привод2 | Действие для привода, выполняемое при включении питания реле. | 0: Нет действия 1: Открыть 2: Закрыть |
1.21.0 |
| 1286 | 0x0506 | Holding | RW | u16 | Привод 3 | Действие для привода, выполняемое при включении питания реле. | 0: Нет действия 1: Открыть 2: Закрыть |
1.21.0 |
| 1288 | 0x0508 | Holding | RW | u16 | Привод 1 | Действие для привода, выполняемое при переходе в безопасный режим. | 0: Нет действия 1: Открыть 2: Закрыть |
1.21.0 |
| 1289 | 0x0509 | Holding | RW | u16 | Привод 2 | Действие для привода, выполняемое при переходе в безопасный режим. | 0: Нет действия 1: Открыть 2: Закрыть |
1.21.0 |
| 1290 | 0x050A | Holding | RW | u16 | Привод 3 | Действие для привода, выполняемое при переходе в безопасный режим. | 0: Нет действия 1: Открыть 2: Закрыть |
1.21.0 |
| 1292 | 0x050C | Holding | RW | u16 | Привод 1 | Управление с входов для привода в безопасном режиме | 0: Не блокировать 1: Блокировать в безопасном режиме 2: Разрешить только в безопасном режиме |
1.21.0 |
| 1293 | 0x050D | Holding | RW | u16 | Привод 2 | Управление с входов для привода в безопасном режиме | 0: Не блокировать 1: Блокировать в безопасном режиме 2: Разрешить только в безопасном режиме |
1.21.0 |
| 1294 | 0x050E | Holding | RW | u16 | Привод 3 | Управление с входов для привода в безопасном режиме | 0: Не блокировать 1: Блокировать в безопасном режиме 2: Разрешить только в безопасном режиме |
1.21.0 |
| 1328 | 0x0530 | Holding | RW | u16 | Привод 1 | Время открытия привода | 0, 10 - 6000, сек х10 (100 = 10 сек) Начиная с FW 1.24.0 можно установить 0 или 10-6000 сек х10. Ноль означает, что выход будет включен без таймаута (до выключения его вручную), а любые значения > 0 и < 10 будут проигнорированы |
1.21.0 |
| 1329 | 0x0531 | Holding | RW | u16 | Привод 2 | Время открытия привода | 0, 10 - 6000, сек х10 (100 = 10 сек) Начиная с FW 1.24.0 можно установить 0 или 10-6000 сек х10. Ноль означает, что выход будет включен без таймаута (до выключения его вручную), а любые значения > 0 и < 10 будут проигнорированы |
1.21.0 |
| 1330 | 0x0532 | Holding | RW | u16 | Привод 3 | Время открытия привода | 0, 10 - 6000, сек х10 (100 = 10 сек) Начиная с FW 1.24.0 можно установить 0 или 10-6000 сек х10. Ноль означает, что выход будет включен без таймаута (до выключения его вручную), а любые значения > 0 и < 10 будут проигнорированы |
1.21.0 |
| 1332 | 0x0534 | Holding | RW | u16 | Привод 1 | Время закрытия привода | 0, 10 - 6000, сек х10 (100 = 10 сек) Начиная с FW 1.24.0 можно установить 0 или 10-6000 сек х10. Ноль означает, что выход будет включен без таймаута (до выключения его вручную), а любые значения > 0 и < 10 будут проигнорированы |
1.21.0 |
| 1333 | 0x0535 | Holding | RW | u16 | Привод 2 | Время закрытия привода | 0, 10 - 6000, сек х10 (100 = 10 сек) Начиная с FW 1.24.0 можно установить 0 или 10-6000 сек х10. Ноль означает, что выход будет включен без таймаута (до выключения его вручную), а любые значения > 0 и < 10 будут проигнорированы |
1.21.0 |
| 1334 | 0x0536 | Holding | RW | u16 | Привод 3 | Время закрытия привода | 0, 10 - 6000, сек х10 (100 = 10 сек) Начиная с FW 1.24.0 можно установить 0 или 10-6000 сек х10. Ноль означает, что выход будет включен без таймаута (до выключения его вручную), а любые значения > 0 и < 10 будут проигнорированы |
1.21.0 |
| 1336 | 0x0538 | Holding | RW | u16 | Привод 1 | Пауза при смене направления (deadtime) | 50 - 10000, мс (500) |
1.21.0 |
| 1337 | 0x0539 | Holding | RW | u16 | Привод 2 | Пауза при смене направления (deadtime) | 50 - 10000, мс (500) |
1.21.0 |
| 1338 | 0x053A | Holding | RW | u16 | Привод 3 | Пауза при смене направления (deadtime) | 50 - 10000, мс (500) |
1.21.0 |
| 1400 - 1431 | 0x0578 - 0x0597 | Holding | RW | u16 | Регистры mapping-матрицы привода для коротких нажатий | 0 | 1.21.0 | |
| 1432 - 1463 | 0x0598 - 0x05B7 | Holding | RW | u16 | Регистры mapping-матрицы привода для длинных нажатий | 0 | 1.21.0 | |
| 1464 - 1495 | 0x05B8 - 0x05D7 | Holding | RW | u16 | Регистры mapping-матрицы привода для двойных нажатий | 0 | 1.21.0 | |
| 1496 - 1527 | 0x05D8 - 0x05F7 | Holding | RW | u16 | Регистры mapping-матрицы привода для сначала короткого, потом длинного нажатий | 0 | 1.21.0 | |
| Задержки | Задержки | Задержки | Задержки | Задержки | Задержки | Задержки | Задержки | Задержки |
| 1728 | 0x06C0 | Holding | RW | u16 | Канал 1 | Задержка включения при подаче питания (x0.1, с) | 0...9990 (0) | 1.24.0 |
| 1729 | 0x06C1 | Holding | RW | u16 | Канал 2 | Задержка включения при подаче питания (x0.1, с) | 0...9990 (0) | 1.24.0 |
| 1730 | 0x06C2 | Holding | RW | u16 | Канал 3 | Задержка включения при подаче питания (x0.1, с) | 0...9990 (0) | 1.24.0 |
| 1731 | 0x06C3 | Holding | RW | u16 | Канал 4 | Задержка включения при подаче питания (x0.1, с) | 0...9990 (0) | 1.24.0 |
| 1732 | 0x06C4 | Holding | RW | u16 | Канал 5 | Задержка включения при подаче питания (x0.1, с) | 0...9990 (0) | 1.24.0 |
| 1733 | 0x06C5 | Holding | RW | u16 | Канал 6 | Задержка включения при подаче питания (x0.1, с) | 0...9990 (0) | 1.24.0 |
| 1736 | 0x06C8 | Holding | RW | u16 | Канал 1 | Задержка повторного включения (x0.1, с) | 0...9990 (0) | 1.24.0 |
| 1737 | 0x06C9 | Holding | RW | u16 | Канал 2 | Задержка повторного включения (x0.1, с) | 0...9990 (0) | 1.24.0 |
| 1738 | 0x06CA | Holding | RW | u16 | Канал 3 | Задержка повторного включения (x0.1, с) | 0...9990 (0) | 1.24.0 |
| 1739 | 0x06CB | Holding | RW | u16 | Канал 4 | Задержка повторного включения (x0.1, с) | 0...9990 (0) | 1.24.0 |
| 1740 | 0x06CC | Holding | RW | u16 | Канал 5 | Задержка повторного включения (x0.1, с) | 0...9990 (0) | 1.24.0 |
| 1741 | 0x06CD | Holding | RW | u16 | Канал 6 | Задержка повторного включения (x0.1, с) | 0...9990 (0) | 1.24.0 |
| 1744 | 0x06D0 | Input | RO | u16 | Канал 1 | Таймер задержки включения при подаче питания (x0.1, с) | x0.1, cError: 0 | 1.24.0 |
| 1745 | 0x06D1 | Input | RO | u16 | Канал 2 | Таймер задержки включения при подаче питания (x0.1, с) | x0.1, cError: 0 | 1.24.0 |
| 1746 | 0x06D2 | Input | RO | u16 | Канал 3 | Таймер задержки включения при подаче питания (x0.1, с) | x0.1, cError: 0 | 1.24.0 |
| 1747 | 0x06D3 | Input | RO | u16 | Канал 4 | Таймер задержки включения при подаче питания (x0.1, с) | x0.1, cError: 0 | 1.24.0 |
| 1748 | 0x06D4 | Input | RO | u16 | Канал 5 | Таймер задержки включения при подаче питания (x0.1, с) | x0.1, cError: 0 | 1.24.0 |
| 1749 | 0x06D5 | Input | RO | u16 | Канал 6 | Таймер задержки включения при подаче питания (x0.1, с) | x0.1, cError: 0 | 1.24.0 |
| 1752 | 0x06D8 | Input | RO | u16 | Канал 1 | Таймер задержки повторного включения | x0.1, cError: 0 | 1.24.0 |
| 1753 | 0x06D9 | Input | RO | u16 | Канал 2 | Таймер задержки повторного включения | x0.1, cError: 0 | 1.24.0 |
| 1754 | 0x06DA | Input | RO | u16 | Канал 3 | Таймер задержки повторного включения | x0.1, cError: 0 | 1.24.0 |
| 1755 | 0x06DB | Input | RO | u16 | Канал 4 | Таймер задержки повторного включения | x0.1, cError: 0 | 1.24.0 |
| 1756 | 0x06DC | Input | RO | u16 | Канал 5 | Таймер задержки повторного включения | x0.1, cError: 0 | 1.24.0 |
| 1757 | 0x06DD | Input | RO | u16 | Канал 6 | Таймер задержки повторного включения | x0.1, cError: 0 | 1.24.0 |
Описание
| RO / RW | Read only / Read/Write |
| Выделено жирным | Значение регистра по умолчанию |
| xN | Множитель, на который надо умножить число из регистра, чтобы получить значение в единицах измерения. Не указан — считать равным 1 |
| ⚡ | Регистр поддерживает отправку данных с помощью событий Быстрого Modbus. |
| FW | Версия прошивки устройства, с которой появился регистр. Пусто — регистр был всегда. |
| Error: | Значение при ошибке |
| Серый цвет ячейки | Служебный регистр: назначение, формат и содержимое может измениться в новых версиях прошивки |
Описание
| Адрес | Адрес | Параметры регистра | Параметры регистра | Параметры регистра | Описание | Значения | Примечание |
|---|---|---|---|---|---|---|---|
| Dec | Hex | Тип | Доступ | Формат | Описание | Значения | Примечание |
| Параметры подключения | Параметры подключения | Параметры подключения | Параметры подключения | Параметры подключения | Параметры подключения | Параметры подключения | Параметры подключения |
| 110 | 0x006E | Holding | RW | u16 | Скорость порта RS-485. Настройка параметров подключения по RS-485 | x100, Боды12 — 1200 бит/с,24 — 2400 бит/с,48 — 4800 бит/с, 96 — 9600 бит/с, 192 — 19 200 бит/с, 384 — 38 400 бит/с, 576 — 57 600 бит/с,1152 — 115 200 бит/с | |
| 111 | 0x006F | Holding | RW | u16 | Настройка бита чётности порта RS-485 | 0 — нет бита чётности (none),1 — нечётный (odd),2 — чётный (even) | |
| 112 | 0x0070 | Holding | RW | u16 | Количество стоп-битов порта RS-485Подробнее: игнорирование стопбитов | 1, 2 | |
| 128 | 0x0080 | Holding | RW | u16 | Modbus-адрес устройства (подробнее) | ||
| Модель устройства и версия прошивки | Модель устройства и версия прошивки | Модель устройства и версия прошивки | Модель устройства и версия прошивки | Модель устройства и версия прошивки | Модель устройства и версия прошивки | Модель устройства и версия прошивки | Модель устройства и версия прошивки |
| 200-205 | 0x00C8 - 0x00CD | Input | RO | string | Модель устройства | ||
| 206-219 | 0x00CE - 0x00DB | Input | RO | string | Расширение модели устройства. | Для чтения модели устройства нужно читать диапазон из 20 регистров (200 - 219) | Только в версиях прошивок, где есть Быстрый Modbus |
| 220-244 | 0x00DC - 0x00F4 | Input | RO | string | Хэш коммита и название ветки откуда собрана прошивка (2 символа в регистре) | ||
| 250-265 | 0x00FA - 0x0109 | Input | RO | string | Версия прошивки | ||
| 266-269 | 0x010A - 0x010D | Input | RO | u64 | Расширение серийного номера | ||
| 270-271 | 0x010E - 0x010F | Input | RO | u32 | Серийный номер | ||
| 290-301 | 0x0122 - 0x012D | Holding | RO | string | Сигнатура прошивки | ||
| 320 | 0x0140 | Input | RO | u16 | Версия прошивки в числовом формате (подробнее) | MAJOR | Только в версиях прошивок, где есть Быстрый Modbus |
| 321 | 0x0141 | Input | RO | u16 | Версия прошивки в числовом формате (подробнее) | MINOR | Только в версиях прошивок, где есть Быстрый Modbus |
| 322 | 0x0142 | Input | RO | u16 | Версия прошивки в числовом формате (подробнее) | PATCH | Только в версиях прошивок, где есть Быстрый Modbus |
| 323 | 0x0143 | Input | RO | s16 | Версия прошивки в числовом формате (подробнее) | SUFFIX | Только в версиях прошивок, где есть Быстрый Modbus |
| 324-325 | 0x0144 - 0x0145 | Input | RO | u32 | Версия прошивки в числовом формате | Только в версиях прошивок, где есть Быстрый Modbus | |
| 326-327 | 0x0146 - 0x0147 | Input | RO | u32 | Версия прошивки в Big Endian формате | Только в версиях прошивок, где есть Быстрый Modbus | |
| Прочее | Прочее | Прочее | Прочее | Прочее | Прочее | Прочее | Прочее |
| 104-105 | 0x0068 - 0x0069 | Input | RO | u32 | Время работы с момента загрузки | секунды | |
| 120 | 0x0078 | Holding | RW | u16 | Перезагрузка устройства без сохранения состояния | любое, отличное от 0 перезагружает устройство | |
| 129 | 0x0081 | Holding | RW | u16 | Перевод в режим обновления прошивки на 2 минуты | любое, отличное от 0 переводит устройство в режим обновления прошивки | |
| 330-336 | 0x014A - 0x0150 | Holding | RO | string | Версия загрузчика | ||
| 130 | 0x0082 | Holding | RW | u16 | Отключение светодиода Status | 0 - включен 1 - отключен | |
| 131 | 0x0083 | Holding | RW | u16 | Перевод в режим обновления прошивки на текущих настройках соединения.Для проверки того, поддерживает ли текущая прошивка и загрузчик обновление прошивки на текущих настройках соединения, нужно прочитать значение данного регистра: если чтение успешно и значение равно 0, то функция поддерживается. | запись 1 переводит устройство в режим обновления прошивки | С версии прошивки 1.20.4 |
| 113 | 0x0071 | Holding | RW | u16 | Время перед отправкой ответа на modbus запрос | мс0 - 254 (0) | Только в версиях прошивок, где есть Быстрый Modbus |
| 114 | 0x0072 | Holding | RW | u16 | Режим непрерывного чтения регистров с зазором | 0 - отключен 1 - включен 2 - включение сохраняется после перезагрузки | Только в версиях прошивок, где есть Быстрый Modbus |
| 121 | 0x0079 | Input | RO | u16 | Текущее напряжение питания | мВ | |
| 122 | 0x007A | Input | RO | u16 | Минимальное напряжение питания с момента загрузки, без усреднения | мВ | |
| 125 | 0x007D | Input | RO | u16 | Текущее напряжение питания, без усреднения | мВ | |
| 119 | 0x0077 | Input | RO | u16 | Минимальное напряжение питания микроконтроллера с момента загрузки до усреднения | мВ | |
| 123 | 0x007B | Input | RO | u16 | Напряжение питания микроконтроллера | мВ | |
| 124 | 0x007C | Input | RO | s16 | Внутренняя температура микроконтроллера | x0.1, °C | |
| 304-319 | 0x0130-0x013F | Input | RO | string | Номер партии устройства. Регистр доступен только для устройств, произведенных с 21.01.26. |
С версии прошивки 1.23.0 | |
| 64256-64383 | 0xFB00-0xFB7F | Input | RO | u16 | FlashFS: свободное место на странице | байт | С версии прошивки 1.23.0 |
| 64384-64511 | 0xFB80-0xFBFF | Input | RO | u16 | FlashFS: сумма размеров актуальных файлов на странице | байт | С версии прошивки 1.23.0 |
| 64512-64639 | 0xFC00-0xFC7F | Input | RO | u16 | FlashFS: фрагментация страницы | 0 - 100%0 - все данные актуальны,100 - нет актуальных данных | С версии прошивки 1.23.0 |
| 64640-64767 | 0xFC80-0xFCFF | Input | RO | u16 | FlashFS: счетчик количества стираний страницы | С версии прошивки 1.23.0 | |
| 65402 | 0xFF7A | Holding | RW | u16 | Сброс настроек устройства к значениям по умолчанию. Настройки связи не сбрасываются.После сброса настроек устройство будет перезагружено. | запись 1 приводит к сбросу настроек | С версии прошивки 1.22.0 |
| 65504 | 0xFFE0 | Input | RO | u16 | Максимальный размер используемого стека | байт0 - стек поврежден | С версии прошивки 1.23.0 |
| 65505 | 0xFFE1 | Input | RO | u16 | Объём свободной оперативной памяти | байт | С версии прошивки 1.23.0 |
| 65506 | 0xFFE2 | Input | RO | u16 | Объем используемой оперативной памяти | байт | С версии прошивки 1.23.0 |
| 65507 | 0xFFE3 | Input | RO | u16 | Размер стека | байт | С версии прошивки 1.23.0 |
| 65508 | 0xFFE4 | Input | RO | u16 | Причина последней перезагрузки МК | 1 - LPWR,2 - WWDG,3 - IWDG,4 - SFT,5 - POR,6 - PIN,7 - OBL,8 - V18PWR | С версии прошивки 1.23.0 |
| 65509 | 0xFFE5 | Input | RO | u32 | Счетчик обновлений прошивки | С версии прошивки 1.23.0 |
Обновление прошивки
Прошивка обновляется по протоколу Modbus, по той же линии RS-485. Настройки, записанные в память устройства, при обновлении сохраняются.
Здесь будет скриншот: обновление прошивки Light Stream Switch 3 нашим инструментом
