Light Stream Switch 6 - Руководство пользователя

Материал из LS Software Wiki

Черновик на проверку. Статья собрана по технической документации производителя и переписана под нашу линейку. Не публиковать за пределами рабочей вики до вычитки. Иллюстрации с пометкой «черновик» содержат чужой корпус — их нужно перерисовать.

Здесь будет скриншот: Light Stream Switch 6 — общий вид модуля на белом фоне, вид под углом, как у Converter 6

Шестиканальный модуль реле с интерфейсом RS-485 и протоколом Modbus RTU. Артикул LS-MR6C.

  • Шесть нормально разомкнутых выходов, до 10 А (2 кВт) на выход
  • Семь входов «сухой контакт» для выключателей и импульсных сигналов
  • Прямое управление выходами с входов, без участия верхнего уровня
  • Режим управления приводом штор с аппаратной блокировкой встречного включения
  • Таймерные функции и защитные задержки по каждому выходу
  • Безопасный режим при потере связи
  • Корпус на DIN-рейку

Назначение

Модуль коммутирует нагрузку в системах промышленной и домашней автоматизации: светодиодные и люминесцентные светильники, лампы накаливания и прочие нагрузки номиналом до 10 А. Может работать и просто как модуль ввода-вывода общего назначения.

Каждый выход выдерживает длительный ток до 16 А и пусковые токи до 80 А.

Важное ограничение по конструкции клеммников: суммарный номинальный коммутируемый ток на группу из трёх выходов — 30 А. То есть шесть выходов по 10 А одновременно нагрузить нельзя, считать нужно по группам.

Технические характеристики

Параметр Значение
Питание Питание
Напряжение питания от 9 до 28 В постоянного тока
Потребляемая мощность со всеми выключенными реле — 0.1 Вт;
со всеми включенными реле — 1 Вт;
пиковое значение — до 4 Вт в течение 20 мс.
Выходы Выходы
Количество выходов 6
Тип выходов Контакты механического реле
Конфигурация контактов Двухпозиционные, нормально открытые
Конфигурация выходов Две группы по 3 выхода, общий провод в каждой группе
Максимальное коммутируемое напряжение, AC 250 В
Максимальное коммутируемое напряжение, DC 30 В
Номинальный коммутируемый ток на каждый выход, 230 В (AC) 10 А
Максимальный коммутируемый ток на каждый выход, 230 В (AC) 16 А
Максимальный пусковой ток (в течение 20 мс), 230 В (AC) 80 А
Суммарный номинальный коммутируемый ток на группу из трёх выходов реле, 230 В (AC) 30 А
Сопротивление контактов < 100 мОм
Материал контактов AgSnO2
Напряжение изоляции между катушкой реле и контактами 4000 В переменного тока (1 мин)
Напряжение изоляции между разомкнутыми контактами реле 1000 В переменного тока (1 мин)
Срок жизни: 100 000 переключений для нагрузки 10 А / 230 В переменного тока
Подробные характеристики HF32FV-16/5-HLTF(590)
Datasheet HF32FV-16.pdf
Входы Входы
Количество входов (Inputs 0—6) 7
Тип входов «Сухой контакт», групповая изоляция
Напряжение на входе около 12 В постоянного тока.
Ток при замыкании входа ~2 мА
Допустимое напряжение от −20 В до +40 В
Частота и длительность импульсов до 10 Гц (T > 50 мс) — по умолчанию;
5 кГц при времени подавления дребезга 0 мс.
Функции входы общего назначения;
счет сигналов;
измерение частоты;
прямое управление выходами реле;
одновременное отключение всей нагрузки;
гибкая настройка взаимодействия с реле с помощью Mapping-матрицы
Задержки Задержки
Задержка включения при подаче питания 0…999 с, по умолчанию — 0 с
Задержка повторного включения 0…999 с, по умолчанию — 0 с
Индикация Индикация
Светодиодная Подробнее в разделе Индикация
Управление Управление
Интерфейс управления RS-485
Изоляция интерфейса Неизолированный
Протокол обмена данными Modbus RTU, адрес задается программно, заводские настройки указаны на наклейке
Параметры интерфейса RS-485 Задаются программно, по умолчанию:
скорость — 9600 бит/с; данные — 8 бит; бит чётности — нет (N); стоп-биты — 2
Готовность к работе после подачи питания ~2 с
Условия эксплуатации Условия эксплуатации
Температура воздуха От −40 до +80 °С
Относительная влажность До 95 %, без конденсации влаги
Климатическое исполнение по ГОСТ 15150-69 O2.1*
Гарантийный срок 2 года
Срок службы 5 лет
Клеммники и сечение проводов Клеммники и сечение проводов
Рекомендуемое сечение провода с НШВИ для входов управления: 0.35...1 мм2 — одинарные, 0.35...0.5 мм2 — сдвоенное обжатие,
для силовых входов: до 2.5 мм2 — одинарные, до 1.5 мм2 — сдвоенное обжатие,
для COM1 и COM2: до 4 мм2 — одинарные (до 6 мм2 для однопроволочной жилы), до 2.5 мм2 — сдвоенное обжатие
Длина стандартной втулки НШВИ 8 мм
Момент затяжки винтов для входов управления: 0.2 Н∙м,
для силовых выходов: 0.5 Н∙м
Габариты Габариты
Ширина, DIN-юнитов 3
Габаритные размеры (Д x Ш x В) 53 x 90 x 58 мм
Масса (с коробкой) 155 г

Общий принцип работы

Индикация

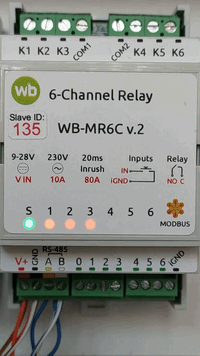

ЧЕРНОВИК, перерисовать корпус: индикаторы модуля

Индикатор S зелёного цвета показывает обмен по Modbus: загорается при подаче низковольтного питания и мигает при опросе по RS-485. В режиме загрузчика мигает раз в секунду, при загрузке прошивки — часто.

Индикаторы 1–6 оранжевого цвета показывают состояние выходов: горит — реле замкнуто.

Выходы

Внутри установлены шесть реле с нормально разомкнутыми контактами.

Выходы объединены в две группы, у каждой свой общий провод — COM1 и COM2. На эти группы можно подать разные фазы, что удобно при распределении нагрузки по щиту.

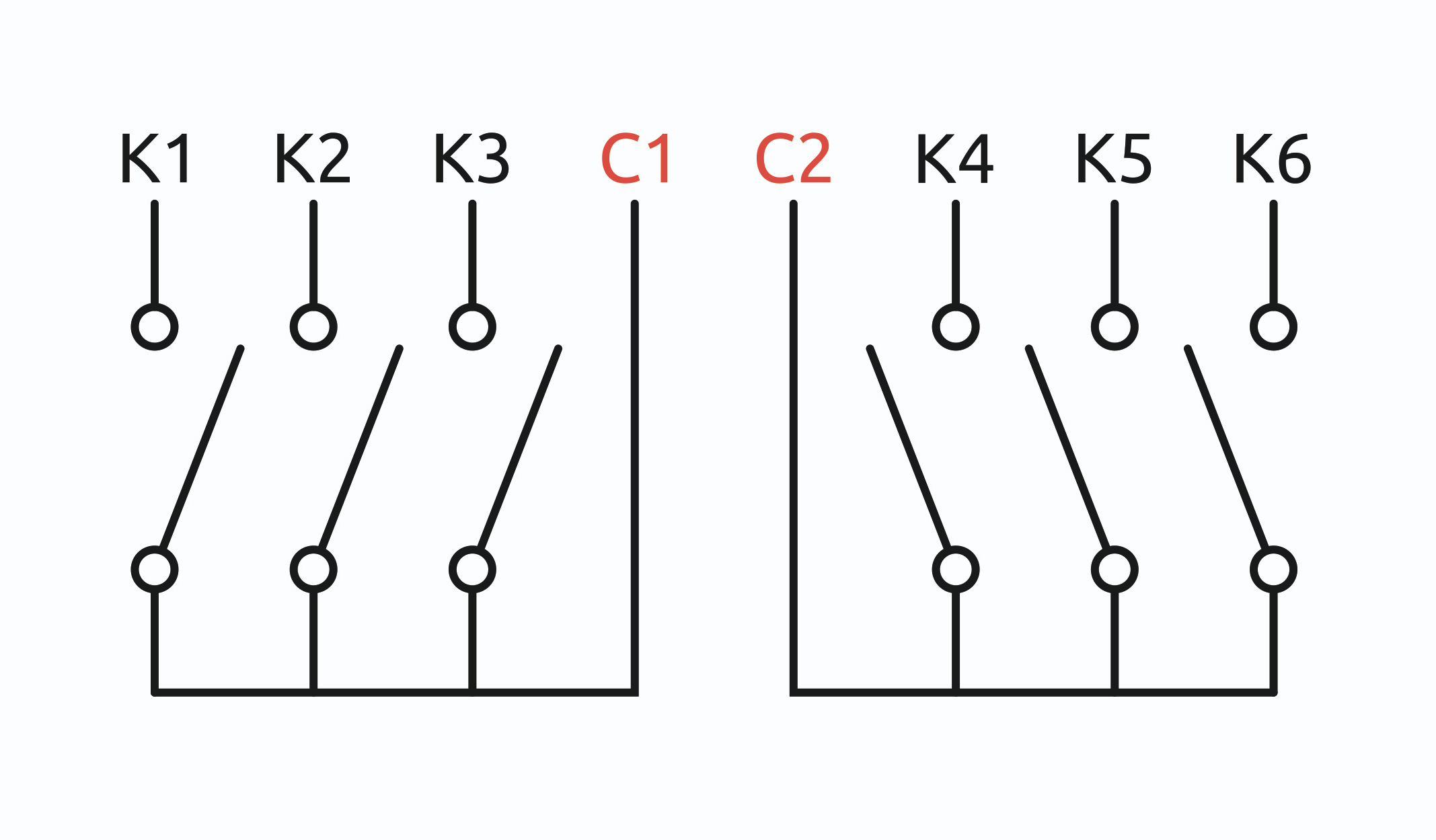

ЧЕРНОВИК, перерисовать корпус: контакты реле и группы COM1, COM2

Входы

Входы выведены на разъёмные клеммники с номерами и общей клеммой iGND и работают по принципу «сухой контакт». К ним подключают выключатели для прямого управления выходами либо источник сигнала — для подсчёта импульсов и измерения частоты.

Выключатели годятся и с фиксацией, и без неё. У выключателей без фиксации доступно распознавание типов нажатий, на каждый тип можно назначить своё действие — так делаются сценарные выключатели.

Заводская конфигурация: каждый вход управляет выходом с тем же номером, вход с номером «0» отключает все выходы, режим входов — «выключатель с фиксацией», то есть контакты реле повторяют состояние контактов выключателя. Всё это меняется в настройках.

Распознавание типов нажатий

Модуль различает четыре типа нажатий: короткое, длинное, двойное и «короткое, затем длинное».

Нажатия обрабатываются двумя способами: внутри самого модуля — для управления выходами без участия верхнего уровня, и на верхнем уровне — туда по Modbus передаются счётчики по каждому типу. Первый способ ценен тем, что свет продолжает включаться с выключателя, даже когда контроллер недоступен.

Безопасный режим

Безопасный режим останавливает технологические процессы, если контроль над модулем утрачен — например, перебит кабель RS-485.

Таймер безопасного режима начинает отсчёт после каждого успешно принятого пакета Modbus. Когда таймер доходит до установленного значения, выходы переходят в заданное безопасное состояние. При возобновлении связи модуль возвращается к обычной работе. По умолчанию таймер — 10 секунд.

Для каждого выхода настраивается своё безопасное состояние и сам факт перехода в него.

Отдельно настраивается поведение управления с входов при потере связи:

  • не блокировать — управление с входов сохраняется
  • блокировать в безопасном режиме — управлять реле с входов нельзя
  • разрешить только в безопасном режиме — если управление с входов было отключено, при потере связи оно включается

Последний вариант полезен как аварийный ручной режим: пока связь есть, всем управляет система, а как только она пропала — работают обычные выключатели.

Возможность потери связи стоит закладывать в проект системы управления с самого начала.

Таймер безопасного режима и выбор состояния выходов при возобновлении питания

Управление приводом

Для штор, жалюзи, роллет, экранов проекторов, воздушных заслонок и шаровых кранов до сих пор широко применяются приводы с фазным управлением.

Главная сложность с ними — нельзя допускать одновременного включения «Открыть» и «Закрыть». Для этого в модуле есть режим «Управление приводом»: он объединяет два реле в один элемент управления и программно блокирует встречное включение.

В этом режиме модуль сам следит, чтобы при смене направления выдерживалась пауза 500 мс, и включает реле на заданное время — по умолчанию 10 секунд.

Ради безопасности привода прямое управление такими выходами через регистры реле и через Mapping-матрицу входов игнорируется. Управлять ими можно только через регистры режима «Управление приводом» и предназначенную для него матрицу.

По умолчанию режим выключен — его нужно включить в настройках до подключения привода.

К одному модулю подключается до трёх приводов; управление ими настраивается с любых входов в разрезе четырёх типов нажатий.

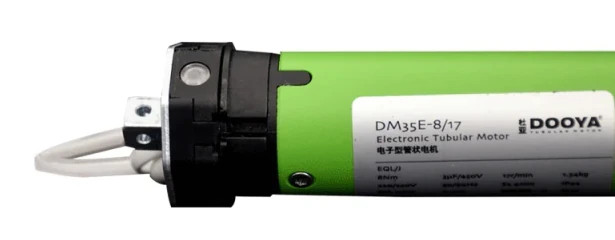

Электромотор для рулонных штор

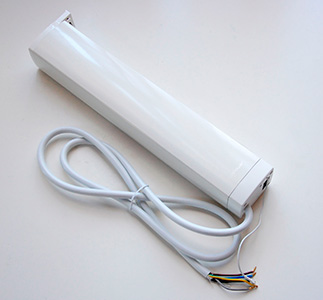

Электромотор для карнизов

Защитные задержки

Задержка включения при подаче питания отсчитывается с момента загрузки прошивки — примерно через 2,5 с после подачи низковольтного питания. Выходы включаются последовательно, что защищает линии питания от суммарного пускового тока.

Задержка повторного включения отсчитывается с момента отключения реле и защищает нагрузку, чувствительную к частым коммутациям, — компрессоры, насосы и подобное.

Обе задержки настраиваются индивидуально для каждого выхода.

Таймерные функции

Для каждого релейного выхода доступно пять таймерных функций: задержка включения, задержка отключения, включить на время, отключить на время и цикл ON/OFF.

К одному выходу привязывается только одна функция. Выходы настраиваются независимо, и в пределах модуля можно сочетать прямое управление с таймерными функциями.

Монтаж

Модуль ставится на стандартную DIN-рейку шириной 35 мм. Клеммный блок «V+ GND A B» с шагом 3,5 мм служит для питания и подключения к шине RS-485.

Про блок питания. При включении реле модуль импульсно потребляет большую мощность, поэтому берите блок питания с запасом. При питании по длинному кабелю учитывайте падение напряжения на нём.

Для устойчивой связи собирайте шину RS-485 линией, витой парой, с терминаторами на концах. Если устройства на шине питаются от разных источников, соедините их клеммы GND.

Срабатывание входов происходит при замыкании на iGND, ток около 2 мА, поэтому тип выключателя и параметры кабеля роли не играют. От наводок со стороны силовых линий защищайтесь витой парой, посадив iGND на вторую жилу.

Для монтажа используйте гибкие многожильные провода с втулочными наконечниками НШВИ. Изоляцию снимайте ровно по длине гильзы, обжимайте пресс-клещами. Не перетягивайте винт клеммы — винтовой разъём от этого разрушается.

Пример монтажа

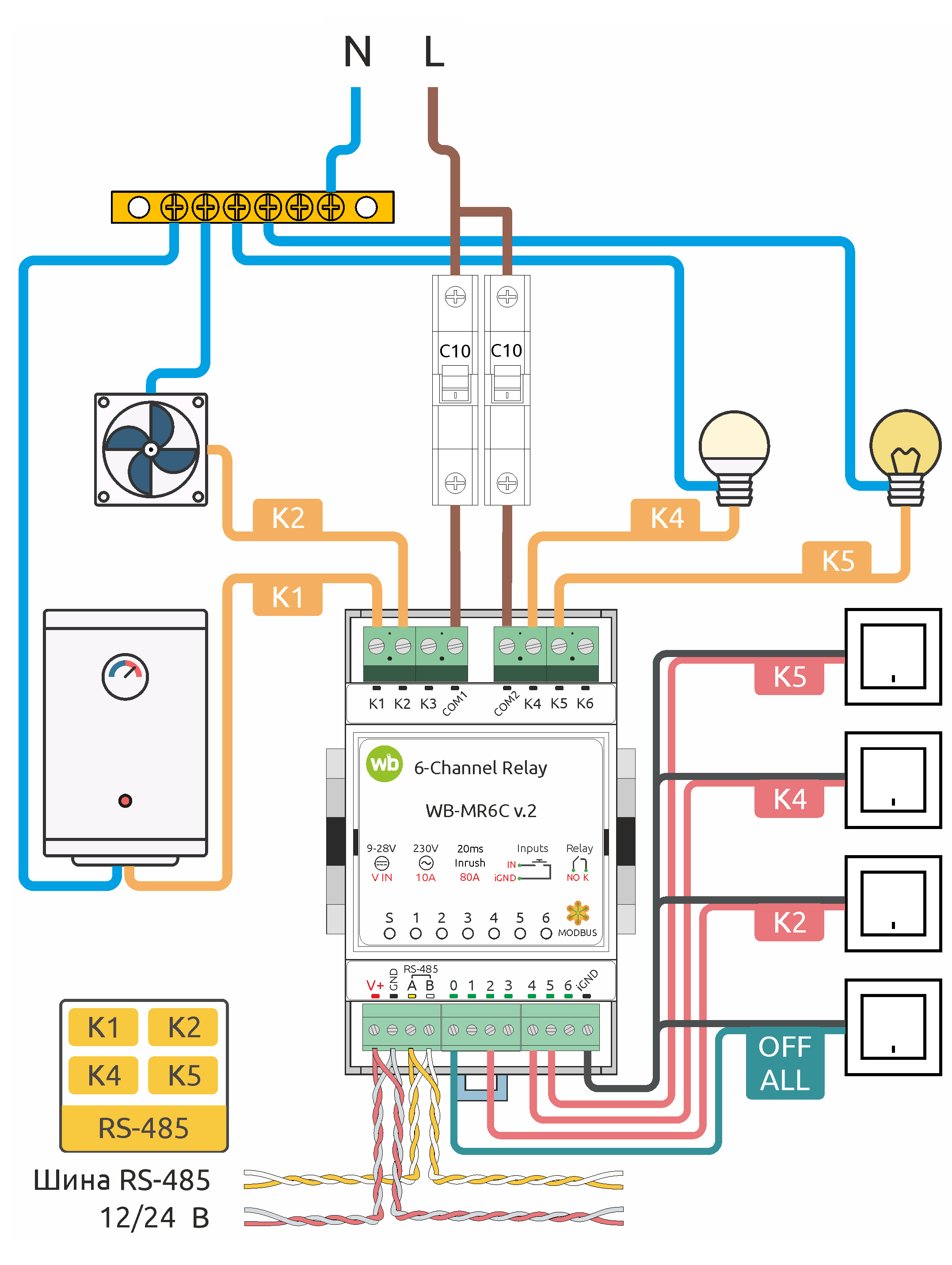

ЧЕРНОВИК, перерисовать корпус: пример монтажа модуля

В примере проводка до и после реле защищена автоматом на 10 А. Номинал подбирается по сечению проводов и максимальному коммутируемому току.

К выходам K1, K2, K4, K5 подключены водонагреватель, вентилятор и две лампы — светодиодная и накаливания. Выходы K2, K4, K5 управляются и выключателями, и по шине RS-485, выход K1 — только по шине. Выключатель OFF ALL обесточивает все выходы K1–K6.

Подключение приводов штор

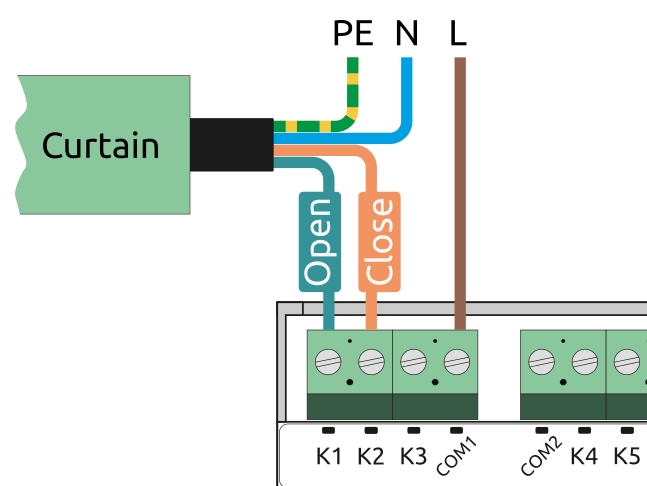

ЧЕРНОВИК, перерисовать корпус: пример подключения привода штор

Перед подключением привода включите режим «Управление приводом» для соответствующих выходов. При неправильной настройке можно случайно включить оба реле одновременно, и некоторые приводы на это реагируют плохо.

Для привода используются два реле: к ним подключаются фаза сети L и провода привода «Открыть» и «Закрыть». Сам привод дополнительно подключается к рабочему нулю N и заземлению PE.

Обязательно сверьте схему с документацией на конкретный привод.

Настройка

Все параметры хранятся в Modbus-регистрах. Полный перечень — в разделе Карта регистров.

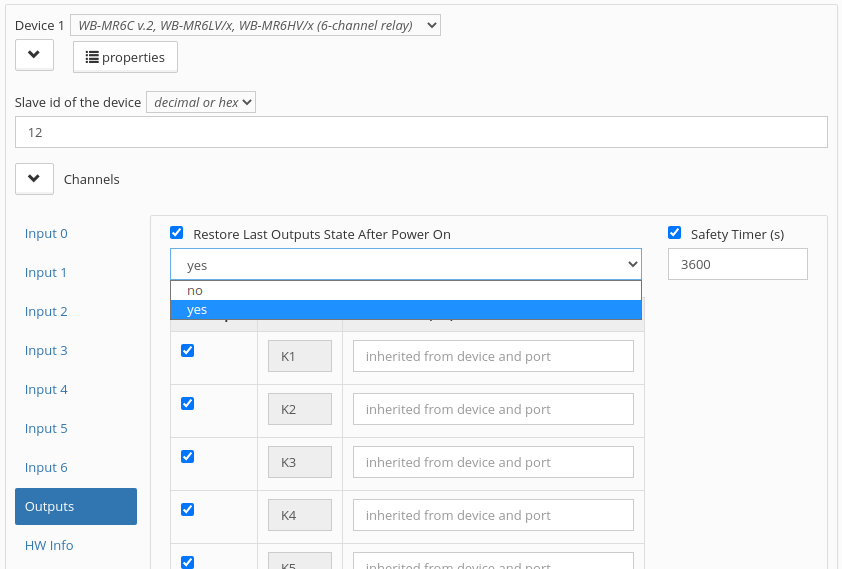

Здесь будет скриншот: настройка Light Stream Switch 6 в нашем конфигураторе: режимы работы входов, Mapping-матрица, безопасный режим, таймеры

Время подавления дребезга

Настраивается для каждого входа, допустимые значения от 0 до 2000 мс, заводское — 50 мс.

При работе с нажатиями держите его в 5–10 раз меньше времени ожидания второго нажатия.

Управление с выключателей

В параметре режима работы выбирается тип подключённого выключателя, либо реакция на нажатия отключается, либо выбирается один из режимов работы по Mapping-матрице.

Режимы матрицы — универсальные; отдельные режимы выключателей оставлены для совместимости со старыми проектами, в новых лучше использовать матрицу.

При выборе матрицы для кнопок настраиваются действия выходов на каждый из четырёх типов нажатий — так получаются сценарные и проходные выключатели.

Параметры распознавания:

  • время длинного нажатия — порог между коротким и длинным;
  • время ожидания второго нажатия — окно после короткого нажатия; попадание в него делает нажатие двойным;
  • время подавления дребезга — время стабильного уровня сигнала перед обработкой.

В режимах матрицы состояния входов и счётчики событий передаются наверх, даже если действия с входов отключены — это зависит от настройки опроса каналов.

Состояние выходов при подаче питания

Три варианта поведения:

  • перевести выход в безопасное состояние — заводская настройка, выходы устанавливаются по настройке безопасного состояния;
  • восстановить последнее состояние — модуль запоминает состояние выходов и возвращает его после включения;
  • установить согласно состоянию входов — замкнут вход N, значит включён выход N. Работает только если вход в режиме «выключатель с фиксацией».

Измерение частоты на входе

Чтобы вход измерял частоту, настройте его так:

  1. режим работы — «управление отключено, вход измеряет частоту», чтобы отвязать вход от выхода;
  2. время подавления дребезга — 0 мс для максимальных частот, либо меньше периода импульсов, если частота небольшая;
  3. отключите опрос входа — это снизит нагрузку на шину.

Счётчики

Input X counter считают замыкания входа на iGND и доступны во всех режимах — для импульсов и «сухих контактов».

В режиме работы по Mapping-матрице добавляются счётчики типов нажатий: одиночных коротких, длинных, двойных коротких и «коротких, затем длинных». Они считают распознанные нажатия, а не замыкания.

Счётчик замыканий срабатывает сразу после замыкания с учётом дребезга. Счётчик одиночных нажатий ждёт окно второго нажатия и потому срабатывает с задержкой. Для импульсов и герконов берите счётчик замыканий, для кнопок — счётчики нажатий.

Значения всех счётчиков хранятся в оперативной памяти и обнуляются при пропадании питания.

Работа по Modbus

Модуль управляется по протоколу Modbus RTU поверх RS-485. Поддерживаются все основные команды чтения и записи одного и нескольких регистров.

Параметры порта по умолчанию

Значениепо умолчанию Название параметрав веб-интерфейсе Параметр
9600 Baud rate Скорость, бит/с
8 Data bits Количество битов данных
None Parity Бит чётности
2 Stop bits Количество стоповых битов

Для ускорения отклика на шине рекомендуем поднять скорость до 115 200 бит/с.

Modbus-адрес

Каждое устройство на линии имеет уникальный адрес в диапазоне от 1 до 247. Заводской адрес указан на наклейке на корпусе.

Карта регистров

Описание

RO / RW Read only / Read/Write
Выделено жирным Значение регистра по умолчанию
xN Множитель, на который надо умножить число из регистра, чтобы получить значение в единицах измерения.
Не указан — считать равным 1
⚡ Регистр поддерживает отправку данных с помощью событий Быстрого Modbus.
FW Версия прошивки устройства, с которой появился регистр. Пусто — регистр был всегда.
Error: Значение при ошибке
Серый цвет ячейки Служебный регистр: назначение, формат и содержимое может измениться в новых версиях прошивки

Описание

Адрес Адрес Параметры регистра Параметры регистра Параметры регистра Канал Описание Значения FW
Dec Hex Тип Доступ Формат Канал Описание Значения FW
0 0x0000 Coil ⚡ RW bool Канал 1 КомандаНачиная с FW 1.24.0 команда (желаемое состояние реле) и фактическое состояние реле хранятся в разных регистрах, поскольку они могут не соответствовать друг другу из-за задержек или таймеров 0 - разомкнуть,1 - замкнуть
1 0x0001 Coil ⚡ RW bool Канал 2 КомандаНачиная с FW 1.24.0 команда (желаемое состояние реле) и фактическое состояние реле хранятся в разных регистрах, поскольку они могут не соответствовать друг другу из-за задержек или таймеров 0 - разомкнуть,1 - замкнуть
2 0x0002 Coil ⚡ RW bool Канал 3 КомандаНачиная с FW 1.24.0 команда (желаемое состояние реле) и фактическое состояние реле хранятся в разных регистрах, поскольку они могут не соответствовать друг другу из-за задержек или таймеров 0 - разомкнуть,1 - замкнуть
3 0x0003 Coil ⚡ RW bool Канал 4 КомандаНачиная с FW 1.24.0 команда (желаемое состояние реле) и фактическое состояние реле хранятся в разных регистрах, поскольку они могут не соответствовать друг другу из-за задержек или таймеров 0 - разомкнуть,1 - замкнуть
4 0x0004 Coil ⚡ RW bool Канал 5 КомандаНачиная с FW 1.24.0 команда (желаемое состояние реле) и фактическое состояние реле хранятся в разных регистрах, поскольку они могут не соответствовать друг другу из-за задержек или таймеров 0 - разомкнуть,1 - замкнуть
5 0x0005 Coil ⚡ RW bool Канал 6 КомандаНачиная с FW 1.24.0 команда (желаемое состояние реле) и фактическое состояние реле хранятся в разных регистрах, поскольку они могут не соответствовать друг другу из-за задержек или таймеров 0 - разомкнуть,1 - замкнуть
100 0x0064 Coil WO bool Канал 1 Команда "Отключить" 1 - выполнить команду 1.26.0
101 0x0065 Coil WO bool Канал 2 Команда "Отключить" 1 - выполнить команду 1.26.0
102 0x0066 Coil WO bool Канал 3 Команда "Отключить" 1 - выполнить команду 1.26.0
103 0x0067 Coil WO bool Канал 4 Команда "Отключить" 1 - выполнить команду 1.26.0
104 0x0068 Coil WO bool Канал 5 Команда "Отключить" 1 - выполнить команду 1.26.0
105 0x0069 Coil WO bool Канал 6 Команда "Отключить" 1 - выполнить команду 1.26.0
108 0x006C Coil WO bool Канал 1 Команда "Включить" 1 - выполнить команду 1.26.0
109 0x006D Coil WO bool Канал 2 Команда "Включить" 1 - выполнить команду 1.26.0
110 0x006E Coil WO bool Канал 3 Команда "Включить" 1 - выполнить команду 1.26.0
111 0x006F Coil WO bool Канал 4 Команда "Включить" 1 - выполнить команду 1.26.0
112 0x0070 Coil WO bool Канал 5 Команда "Включить" 1 - выполнить команду 1.26.0
113 0x0071 Coil WO bool Канал 6 Команда "Включить" 1 - выполнить команду 1.26.0
116 0x0074 Coil WO bool Канал 1 Команда "Переключить" 1 - выполнить команду 1.26.0
117 0x0075 Coil WO bool Канал 2 Команда "Переключить" 1 - выполнить команду 1.26.0
118 0x0076 Coil WO bool Канал 3 Команда "Переключить" 1 - выполнить команду 1.26.0
119 0x0077 Coil WO bool Канал 4 Команда "Переключить" 1 - выполнить команду 1.26.0
120 0x0078 Coil WO bool Канал 5 Команда "Переключить" 1 - выполнить команду 1.26.0
121 0x0079 Coil WO bool Канал 6 Команда "Переключить" 1 - выполнить команду 1.26.0
0 0x0000 Discreteinput ⚡ RO bool Вход 1 Состояние входа реле 0 - разомкнут,
1 - замкнут, Error: 0
1 0x0001 Discreteinput ⚡ RO bool Вход 2 Состояние входа реле 0 - разомкнут,
1 - замкнут, Error: 0
2 0x0002 Discreteinput ⚡ RO bool Вход 3 Состояние входа реле 0 - разомкнут,
1 - замкнут, Error: 0
3 0x0003 Discreteinput ⚡ RO bool Вход 4 Состояние входа реле 0 - разомкнут,
1 - замкнут, Error: 0
4 0x0004 Discreteinput ⚡ RO bool Вход 5 Состояние входа реле 0 - разомкнут,
1 - замкнут, Error: 0
5 0x0005 Discreteinput ⚡ RO bool Вход 6 Состояние входа реле 0 - разомкнут,
1 - замкнут, Error: 0
7 0x0007 Discreteinput ⚡ RO bool Вход 0 Состояние входа реле 0 - разомкнут,
1 - замкнут, Error: 0
4 0x0004 Input RW u16 Статус внешнего (низковольтного) источника питания (только для реле со встроенным блоком питания) 0: нет подключения внешнего источника питания
1: внешний источник питания подключен 		1.18.4
5 0x0005 Holding RW u16 Служебный регистр, значение должно быть 0 0
6 0x0006 Holding RW u16 Состояния выходов при подаче питания 0: перевести в безопасное состояние,
1: восстановить последнее состояние,
2: установить состояние выхода согласно состоянию входа (только если настроен режим входа 1: выключатель с фиксацией) Безопасное состояние выхода настраивается в регистрах 930–935.До FW 1.18.4 были режимы 0 и 1, режим 0 назывался «не восстанавливать состояние реле», а регистров 930–935 не было. 		1.5.3
8 0x0008 Holding RW u16 Таймаут потери связи [c] 1 - 65534 10 Чтобы отключить безопасный режим — настройте поведение каналов в регистрах «Действие выхода при переходе в безопасный режим» и «Управление с входов в безопасном режиме»
9 0x0009 Holding RW u16 Вход 1 Режим работы входа.В регистре 5 должно стоять значение по умолчанию (0). 0: кнопки без фиксации,
1: переключатель с фиксацией,
2: отключить все выходы,
3: управление отключено, вход измеряет частоту,
4: управлять по mapping-матрице,
5: значение не используется
6: управлять по mapping-матрице для кнопок
До FW 1.12.0 режимом по умолчанию был 0
10 0x000A Holding RW u16 Вход 2 Режим работы входа.В регистре 5 должно стоять значение по умолчанию (0). 0: кнопки без фиксации,
1: переключатель с фиксацией,
2: отключить все выходы,
3: управление отключено, вход измеряет частоту,
4: управлять по mapping-матрице,
5: значение не используется
6: управлять по mapping-матрице для кнопок
До FW 1.12.0 режимом по умолчанию был 0
11 0x000B Holding RW u16 Вход 3 Режим работы входа.В регистре 5 должно стоять значение по умолчанию (0). 0: кнопки без фиксации,
1: переключатель с фиксацией,
2: отключить все выходы,
3: управление отключено, вход измеряет частоту,
4: управлять по mapping-матрице,
5: значение не используется
6: управлять по mapping-матрице для кнопок
До FW 1.12.0 режимом по умолчанию был 0
12 0x000C Holding RW u16 Вход 4 Режим работы входа.В регистре 5 должно стоять значение по умолчанию (0). 0: кнопки без фиксации,
1: переключатель с фиксацией,
2: отключить все выходы,
3: управление отключено, вход измеряет частоту,
4: управлять по mapping-матрице,
5: значение не используется
6: управлять по mapping-матрице для кнопок
До FW 1.12.0 режимом по умолчанию был 0
13 0x000D Holding RW u16 Вход 5 Режим работы входа.В регистре 5 должно стоять значение по умолчанию (0). 0: кнопки без фиксации,
1: переключатель с фиксацией,
2: отключить все выходы,
3: управление отключено, вход измеряет частоту,
4: управлять по mapping-матрице,
5: значение не используется
6: управлять по mapping-матрице для кнопок
До FW 1.12.0 режимом по умолчанию был 0
14 0x000E Holding RW u16 Вход 6 Режим работы входа.В регистре 5 должно стоять значение по умолчанию (0). 0: кнопки без фиксации,
1: переключатель с фиксацией,
2: отключить все выходы,
3: управление отключено, вход измеряет частоту,
4: управлять по mapping-матрице,
5: значение не используется
6: управлять по mapping-матрице для кнопок
До FW 1.12.0 режимом по умолчанию был 0
16 0x0010 Holding RW u16 Вход 0 Режим работы цифрового входа 0 2: отключить все выходы,
3: управление отключено, вход измеряет частоту,
4: управлять по mapping-матрице,
6: управлять по mapping-матрице для кнопок 		1.9.0
19 0x0013 Holding RW u16 Выбор причины перехода в безопасный режим.Только для Light Stream Switch 6 v.3 0: Потеря связи или пропадание низковольтного питания 1: Пропадание низковольтного питания 2: Потеря связи 1.18.4
20 0x0014 Holding RW u16 Вход 1 Время подавления дребезга [мс] 0 - 2000 (50) 0 - 250 (50) до FW 1.19.00 - 100 (50) до FW 1.17.8 1.13.0
21 0x0015 Holding RW u16 Вход 2 Время подавления дребезга [мс] 0 - 2000 (50) 0 - 250 (50) до FW 1.19.00 - 100 (50) до FW 1.17.8 1.13.0
22 0x0016 Holding RW u16 Вход 3 Время подавления дребезга [мс] 0 - 2000 (50) 0 - 250 (50) до FW 1.19.00 - 100 (50) до FW 1.17.8 1.13.0
23 0x0017 Holding RW u16 Вход 4 Время подавления дребезга [мс] 0 - 2000 (50) 0 - 250 (50) до FW 1.19.00 - 100 (50) до FW 1.17.8 1.13.0
24 0x0018 Holding RW u16 Вход 5 Время подавления дребезга [мс] 0 - 2000 (50) 0 - 250 (50) до FW 1.19.00 - 100 (50) до FW 1.17.8 1.13.0
25 0x0019 Holding RW u16 Вход 6 Время подавления дребезга [мс] 0 - 2000 (50) 0 - 250 (50) до FW 1.19.00 - 100 (50) до FW 1.17.8 1.13.0
27 0x001B Holding RW u16 Вход 0 Время подавления дребезга [мс] 0 - 2000 (50) 0 - 250 (50) до FW 1.19.00 - 100 (50) до FW 1.17.8 1.13.0
32 0x0020 Input ⚡ RO u16 Вход 1 Счетчик срабатываний входа 0 − 65535 по кругу Error: 0
33 0x0021 Input ⚡ RO u16 Вход 2 Счетчик срабатываний входа 0 − 65535 по кругу Error: 0
34 0x0022 Input ⚡ RO u16 Вход 3 Счетчик срабатываний входа 0 − 65535 по кругу Error: 0
35 0x0023 Input ⚡ RO u16 Вход 4 Счетчик срабатываний входа 0 − 65535 по кругу Error: 0
36 0x0024 Input ⚡ RO u16 Вход 5 Счетчик срабатываний входа 0 − 65535 по кругу Error: 0
37 0x0025 Input ⚡ RO u16 Вход 6 Счетчик срабатываний входа 0 − 65535 по кругу Error: 0
39 0x0027 Input ⚡ RO u16 Вход 0 Счетчик срабатываний входа 0 − 65535 по кругу Error: 0
40 0x0028 Input RO u32 Вход 1 Целая часть значения частоты сигнала x1.52588*10-05, Гц Error: 0 1.15.0
42 0x002A Input RO u32 Вход 2 Целая часть значения частоты сигнала x1.52588*10-05, Гц Error: 0 1.15.0
44 0x002C Input RO u32 Вход 3 Целая часть значения частоты сигнала x1.52588*10-05, Гц Error: 0 1.15.0
46 0x002E Input RO u32 Вход 4 Целая часть значения частоты сигнала x1.52588*10-05, Гц Error: 0 1.15.0
48 0x0030 Input RO u32 Вход 5 Целая часть значения частоты сигнала x1.52588*10-05, Гц Error: 0 1.15.0
50 0x0032 Input RO u32 Вход 6 Целая часть значения частоты сигнала x1.52588*10-05, Гц Error: 0 1.15.0
54 0x0036 Input RO u32 Вход 0 Целая часть значения частоты сигнала x1.52588*10-05, Гц Error: 0 1.15.0
41 0x0029 Input RO u16 Вход 1 Дробная часть значения частоты сигнала 1 Гц = 65536 (2 ^ 16) Error: 0 1.15.0
43 0x002B Input RO u16 Вход 2 Дробная часть значения частоты сигнала 1 Гц = 65536 (2 ^ 16) Error: 0 1.15.0
45 0x002D Input RO u16 Вход 3 Дробная часть значения частоты сигнала 1 Гц = 65536 (2 ^ 16) Error: 0 1.15.0
47 0x002F Input RO u16 Вход 4 Дробная часть значения частоты сигнала 1 Гц = 65536 (2 ^ 16) Error: 0 1.15.0
49 0x0031 Input RO u16 Вход 5 Дробная часть значения частоты сигнала 1 Гц = 65536 (2 ^ 16) Error: 0 1.15.0
51 0x0033 Input RO u16 Вход 6 Дробная часть значения частоты сигнала 1 Гц = 65536 (2 ^ 16) Error: 0 1.15.0
55 0x0037 Input RO u16 Вход 0 Дробная часть значения частоты сигнала 1 Гц = 65536 (2 ^ 16) Error: 0 1.15.0
96 0x0060 Discreteinput ⚡ RO bool Канал 1 Фактическое состояние реле 0 - разомкнуто,1 - замкнуто 1.24.0
97 0x0061 Discreteinput ⚡ RO bool Канал 2 Фактическое состояние реле 0 - разомкнуто,1 - замкнуто 1.24.0
98 0x0062 Discreteinput ⚡ RO bool Канал 3 Фактическое состояние реле 0 - разомкнуто,1 - замкнуто 1.24.0
99 0x0063 Discreteinput ⚡ RO bool Канал 4 Фактическое состояние реле 0 - разомкнуто,1 - замкнуто 1.24.0
100 0x0064 Discreteinput ⚡ RO bool Канал 5 Фактическое состояние реле 0 - разомкнуто,1 - замкнуто 1.24.0
101 0x0065 Discreteinput ⚡ RO bool Канал 6 Фактическое состояние реле 0 - разомкнуто,1 - замкнуто 1.24.0
464 0x01D0 Input ⚡ RO u16 Вход 1 Счётчик коротких нажатий 0 − 65535 по кругу 1.17.0
465 0x01D1 Input ⚡ RO u16 Вход 2 Счётчик коротких нажатий 0 − 65535 по кругу 1.17.0
466 0x01D2 Input ⚡ RO u16 Вход 3 Счётчик коротких нажатий 0 − 65535 по кругу 1.17.0
467 0x01D3 Input ⚡ RO u16 Вход 4 Счётчик коротких нажатий 0 − 65535 по кругу 1.17.0
468 0x01D4 Input ⚡ RO u16 Вход 5 Счётчик коротких нажатий 0 − 65535 по кругу 1.17.0
469 0x01D5 Input ⚡ RO u16 Вход 6 Счётчик коротких нажатий 0 − 65535 по кругу 1.17.0
471 0x01D7 Input ⚡ RO u16 Вход 0 Счётчик коротких нажатий 0 − 65535 по кругу 1.17.0
480 0x01E0 Input ⚡ RO u16 Вход 1 Счётчик длинных нажатий 0 − 65535 по кругу 1.17.0
481 0x01E1 Input ⚡ RO u16 Вход 2 Счётчик длинных нажатий 0 − 65535 по кругу 1.17.0
482 0x01E2 Input ⚡ RO u16 Вход 3 Счётчик длинных нажатий 0 − 65535 по кругу 1.17.0
483 0x01E3 Input ⚡ RO u16 Вход 4 Счётчик длинных нажатий 0 − 65535 по кругу 1.17.0
484 0x01E4 Input ⚡ RO u16 Вход 5 Счётчик длинных нажатий 0 − 65535 по кругу 1.17.0
485 0x01E5 Input ⚡ RO u16 Вход 6 Счётчик длинных нажатий 0 − 65535 по кругу 1.17.0
487 0x01E7 Input ⚡ RO u16 Вход 0 Счётчик длинных нажатий 0 − 65535 по кругу 1.17.0
496 0x01F0 Input ⚡ RO u16 Вход 1 Счётчик двойных нажатий 0 − 65535 по кругу 1.17.0
497 0x01F1 Input ⚡ RO u16 Вход 2 Счётчик двойных нажатий 0 − 65535 по кругу 1.17.0
498 0x01F2 Input ⚡ RO u16 Вход 3 Счётчик двойных нажатий 0 − 65535 по кругу 1.17.0
499 0x01F3 Input ⚡ RO u16 Вход 4 Счётчик двойных нажатий 0 − 65535 по кругу 1.17.0
500 0x01F4 Input ⚡ RO u16 Вход 5 Счётчик двойных нажатий 0 − 65535 по кругу 1.17.0
501 0x01F5 Input ⚡ RO u16 Вход 6 Счётчик двойных нажатий 0 − 65535 по кругу 1.17.0
503 0x01F7 Input ⚡ RO u16 Вход 0 Счётчик двойных нажатий 0 − 65535 по кругу 1.17.0
512 0x0200 Input ⚡ RO u16 Вход 1 Счётчик короткого, а затем длинного нажатий 0 − 65535 по кругу 1.17.0
513 0x0201 Input ⚡ RO u16 Вход 2 Счётчик короткого, а затем длинного нажатий 0 − 65535 по кругу 1.17.0
514 0x0202 Input ⚡ RO u16 Вход 3 Счётчик короткого, а затем длинного нажатий 0 − 65535 по кругу 1.17.0
515 0x0203 Input ⚡ RO u16 Вход 4 Счётчик короткого, а затем длинного нажатий 0 − 65535 по кругу 1.17.0
516 0x0204 Input ⚡ RO u16 Вход 5 Счётчик короткого, а затем длинного нажатий 0 − 65535 по кругу 1.17.0
517 0x0205 Input ⚡ RO u16 Вход 6 Счётчик короткого, а затем длинного нажатий 0 − 65535 по кругу 1.17.0
519 0x0207 Input ⚡ RO u16 Вход 0 Счётчик короткого, а затем длинного нажатий 0 − 65535 по кругу 1.17.0
384 - 447 0x0180 - 0x01BF Holding RW u16 Регистры mapping-матрицы 0 1.9.0
544 - 607 0x0220 - 0x025F Holding RW u16 Регистры mapping-матрицы для коротких нажатий 0 1.17.0
608 - 671 0x0260 - 0x029F Holding RW u16 Регистры mapping-матрицы для длинных нажатий 0 1.17.0
672 - 735 0x02A0 - 0x02DF Holding RW u16 Регистры mapping-матрицы для двойных нажатий 0 1.17.0
736 - 799 0x02E0 - 0x031F Holding RW u16 Регистры mapping-матрицы для сначала короткого, потом длинного нажатий 0 1.17.0
800 - 863 0x0320 - 0x035F Holding RW u16 Регистры mapping-матрицы для размыкания кнопки 0 1.19.0
864 - 927 0x0360 - 0x039F Holding RW u16 Регистры mapping-матрицы для замыкания кнопки 0 1.19.0
930 0x03A2 Holding RW u16 Канал 1 Настройка безопасного состояния выхода 0: Выключен (NO контакты разомкнуты)
1: Включен (NO контакты замкнуты) 		1.18.4
931 0x03A3 Holding RW u16 Канал 2 Настройка безопасного состояния выхода 0: Выключен (NO контакты разомкнуты)
1: Включен (NO контакты замкнуты) 		1.18.4
932 0x03A4 Holding RW u16 Канал 3 Настройка безопасного состояния выхода 0: Выключен (NO контакты разомкнуты)
1: Включен (NO контакты замкнуты) 		1.18.4
933 0x03A5 Holding RW u16 Канал 4 Настройка безопасного состояния выхода 0: Выключен (NO контакты разомкнуты)
1: Включен (NO контакты замкнуты) 		1.18.4
934 0x03A6 Holding RW u16 Канал 5 Настройка безопасного состояния выхода 0: Выключен (NO контакты разомкнуты)
1: Включен (NO контакты замкнуты) 		1.18.4
935 0x03A7 Holding RW u16 Канал 6 Настройка безопасного состояния выхода 0: Выключен (NO контакты разомкнуты)
1: Включен (NO контакты замкнуты) 		1.18.4
938 0x03AA Holding RW u16 Канал 1 Действие выхода при переходе в безопасный режим 0: Ничего не делать
1: Перевести выход в безопасное состояние
2: Установить состояние выхода согласно состоянию входа (только если настроен режим входа 1: выключатель с фиксацией) 		1.18.4
939 0x03AB Holding RW u16 Канал 2 Действие выхода при переходе в безопасный режим 0: Ничего не делать
1: Перевести выход в безопасное состояние
2: Установить состояние выхода согласно состоянию входа (только если настроен режим входа 1: выключатель с фиксацией) 		1.18.4
940 0x03AC Holding RW u16 Канал 3 Действие выхода при переходе в безопасный режим 0: Ничего не делать
1: Перевести выход в безопасное состояние
2: Установить состояние выхода согласно состоянию входа (только если настроен режим входа 1: выключатель с фиксацией) 		1.18.4
941 0x03AD Holding RW u16 Канал 4 Действие выхода при переходе в безопасный режим 0: Ничего не делать
1: Перевести выход в безопасное состояние
2: Установить состояние выхода согласно состоянию входа (только если настроен режим входа 1: выключатель с фиксацией) 		1.18.4
942 0x03AE Holding RW u16 Канал 5 Действие выхода при переходе в безопасный режим 0: Ничего не делать
1: Перевести выход в безопасное состояние
2: Установить состояние выхода согласно состоянию входа (только если настроен режим входа 1: выключатель с фиксацией) 		1.18.4
943 0x03AF Holding RW u16 Канал 6 Действие выхода при переходе в безопасный режим 0: Ничего не делать
1: Перевести выход в безопасное состояние
2: Установить состояние выхода согласно состоянию входа (только если настроен режим входа 1: выключатель с фиксацией) 		1.18.4
946 0x03B2 Holding RW u16 Канал 1 Управление с входов в безопасном режиме 0: Не блокировать
1: Блокировать в безопасном режиме
2: Разрешить только в безопасном режиме 		1.18.4
947 0x03B3 Holding RW u16 Канал 2 Управление с входов в безопасном режиме 0: Не блокировать
1: Блокировать в безопасном режиме
2: Разрешить только в безопасном режиме 		1.18.4
948 0x03B4 Holding RW u16 Канал 3 Управление с входов в безопасном режиме 0: Не блокировать
1: Блокировать в безопасном режиме
2: Разрешить только в безопасном режиме 		1.18.4
949 0x03B5 Holding RW u16 Канал 4 Управление с входов в безопасном режиме 0: Не блокировать
1: Блокировать в безопасном режиме
2: Разрешить только в безопасном режиме 		1.18.4
950 0x03B6 Holding RW u16 Канал 5 Управление с входов в безопасном режиме 0: Не блокировать
1: Блокировать в безопасном режиме
2: Разрешить только в безопасном режиме 		1.18.4
951 0x03B7 Holding RW u16 Канал 6 Управление с входов в безопасном режиме 0: Не блокировать
1: Блокировать в безопасном режиме
2: Разрешить только в безопасном режиме 		1.18.4
1100 0x044C Holding RW u16 Вход 1 Время длинного нажатия [мс]. Если нажатие длится больше указанного времени - считаем его длинным 500 - 5000 (1000) 1.17.0
1101 0x044D Holding RW u16 Вход 2 Время длинного нажатия [мс]. Если нажатие длится больше указанного времени - считаем его длинным 500 - 5000 (1000) 1.17.0
1102 0x044E Holding RW u16 Вход 3 Время длинного нажатия [мс]. Если нажатие длится больше указанного времени - считаем его длинным 500 - 5000 (1000) 1.17.0
1103 0x044F Holding RW u16 Вход 4 Время длинного нажатия [мс]. Если нажатие длится больше указанного времени - считаем его длинным 500 - 5000 (1000) 1.17.0
1104 0x0450 Holding RW u16 Вход 5 Время длинного нажатия [мс]. Если нажатие длится больше указанного времени - считаем его длинным 500 - 5000 (1000) 1.17.0
1105 0x0451 Holding RW u16 Вход 6 Время длинного нажатия [мс]. Если нажатие длится больше указанного времени - считаем его длинным 500 - 5000 (1000) 1.17.0
1107 0x0453 Holding RW u16 Вход 0 Время длинного нажатия [мс]. Если нажатие длится больше указанного времени - считаем его длинным 500 - 5000 (1000) 1.17.0
1140 0x0474 Holding RW u16 Вход 1 Время ожидания второго нажатия [мс]. Если за указанное время второго нажатия не было - считаем нажатие одиночным. 0 - отключит все нажатия, кроме короткого и длинного 0 - 2000 (300)
1141 0x0475 Holding RW u16 Вход 2 Время ожидания второго нажатия [мс]. Если за указанное время второго нажатия не было - считаем нажатие одиночным. 0 - отключит все нажатия, кроме короткого и длинного 0 - 2000 (300)
1142 0x0476 Holding RW u16 Вход 3 Время ожидания второго нажатия [мс]. Если за указанное время второго нажатия не было - считаем нажатие одиночным. 0 - отключит все нажатия, кроме короткого и длинного 0 - 2000 (300)
1143 0x0477 Holding RW u16 Вход 4 Время ожидания второго нажатия [мс]. Если за указанное время второго нажатия не было - считаем нажатие одиночным. 0 - отключит все нажатия, кроме короткого и длинного 0 - 2000 (300)
1144 0x0478 Holding RW u16 Вход 5 Время ожидания второго нажатия [мс]. Если за указанное время второго нажатия не было - считаем нажатие одиночным. 0 - отключит все нажатия, кроме короткого и длинного 0 - 2000 (300)
1145 0x0479 Holding RW u16 Вход 6 Время ожидания второго нажатия [мс]. Если за указанное время второго нажатия не было - считаем нажатие одиночным. 0 - отключит все нажатия, кроме короткого и длинного 0 - 2000 (300)
1147 0x047B Holding RW u16 Вход 0 Время ожидания второго нажатия [мс]. Если за указанное время второго нажатия не было - считаем нажатие одиночным. 0 - отключит все нажатия, кроме короткого и длинного 0 - 2000 (300)
Функции таймеров Функции таймеров Функции таймеров Функции таймеров Функции таймеров Функции таймеров Функции таймеров Функции таймеров Функции таймеров
1760 0x06E0 Holding RW u16 Канал 1 Функция таймера 0: Не используется1: Задержка включения2: Задержка отключения3: Включить на время4: Отключить на время5: Цикл ON/OFF 1.25.0
1761 0x06E1 Holding RW u16 Канал 2 Функция таймера 0: Не используется1: Задержка включения2: Задержка отключения3: Включить на время4: Отключить на время5: Цикл ON/OFF 1.25.0
1762 0x06E2 Holding RW u16 Канал 3 Функция таймера 0: Не используется1: Задержка включения2: Задержка отключения3: Включить на время4: Отключить на время5: Цикл ON/OFF 1.25.0
1763 0x06E3 Holding RW u16 Канал 4 Функция таймера 0: Не используется1: Задержка включения2: Задержка отключения3: Включить на время4: Отключить на время5: Цикл ON/OFF 1.25.0
1764 0x06E4 Holding RW u16 Канал 5 Функция таймера 0: Не используется1: Задержка включения2: Задержка отключения3: Включить на время4: Отключить на время5: Цикл ON/OFF 1.25.0
1765 0x06E5 Holding RW u16 Канал 6 Функция таймера 0: Не используется1: Задержка включения2: Задержка отключения3: Включить на время4: Отключить на время5: Цикл ON/OFF 1.25.0
1768 0x06E8 Holding RW u16 Канал 1 Задержка включения (x0.1, с) 1...65000 (30) 1.25.0
1769 0x06E9 Holding RW u16 Канал 2 Задержка включения (x0.1, с) 1...65000 (30) 1.25.0
1770 0x06EA Holding RW u16 Канал 3 Задержка включения (x0.1, с) 1...65000 (30) 1.25.0
1771 0x06EB Holding RW u16 Канал 4 Задержка включения (x0.1, с) 1...65000 (30) 1.25.0
1772 0x06EC Holding RW u16 Канал 5 Задержка включения (x0.1, с) 1...65000 (30) 1.25.0
1773 0x06ED Holding RW u16 Канал 6 Задержка включения (x0.1, с) 1...65000 (30) 1.25.0
1776 0x06F0 Holding RW u16 Канал 1 Задержка отключения (x0.1, с) 1...65000 (30) 1.25.0
1777 0x06F1 Holding RW u16 Канал 2 Задержка отключения (x0.1, с) 1...65000 (30) 1.25.0
1778 0x06F2 Holding RW u16 Канал 3 Задержка отключения (x0.1, с) 1...65000 (30) 1.25.0
1779 0x06F3 Holding RW u16 Канал 4 Задержка отключения (x0.1, с) 1...65000 (30) 1.25.0
1780 0x06F4 Holding RW u16 Канал 5 Задержка отключения (x0.1, с) 1...65000 (30) 1.25.0
1781 0x06F5 Holding RW u16 Канал 6 Задержка отключения (x0.1, с) 1...65000 (30) 1.25.0
1784 0x06F8 Holding RW u16 Канал 1 Включить на время (x0.1, с) 1...65000 (30) 1.25.0
1785 0x06F9 Holding RW u16 Канал 2 Включить на время (x0.1, с) 1...65000 (30) 1.25.0
1786 0x06FA Holding RW u16 Канал 3 Включить на время (x0.1, с) 1...65000 (30) 1.25.0
1787 0x06FB Holding RW u16 Канал 4 Включить на время (x0.1, с) 1...65000 (30) 1.25.0
1788 0x06FC Holding RW u16 Канал 5 Включить на время (x0.1, с) 1...65000 (30) 1.25.0
1789 0x06FD Holding RW u16 Канал 6 Включить на время (x0.1, с) 1...65000 (30) 1.25.0
1792 0x0700 Holding RW u16 Канал 1 Отключить на время (x0.1, с) 1...65000 (30) 1.25.0
1793 0x0701 Holding RW u16 Канал 2 Отключить на время (x0.1, с) 1...65000 (30) 1.25.0
1794 0x0702 Holding RW u16 Канал 3 Отключить на время (x0.1, с) 1...65000 (30) 1.25.0
1795 0x0703 Holding RW u16 Канал 4 Отключить на время (x0.1, с) 1...65000 (30) 1.25.0
1796 0x0704 Holding RW u16 Канал 5 Отключить на время (x0.1, с) 1...65000 (30) 1.25.0
1797 0x0705 Holding RW u16 Канал 6 Отключить на время (x0.1, с) 1...65000 (30) 1.25.0
1800 0x0708 Holding RW u16 Канал 1 Цикл ON (с) 1...65000 (3) 1.25.0
1801 0x0709 Holding RW u16 Канал 2 Цикл ON (с) 1...65000 (3) 1.25.0
1802 0x070A Holding RW u16 Канал 3 Цикл ON (с) 1...65000 (3) 1.25.0
1803 0x070B Holding RW u16 Канал 4 Цикл ON (с) 1...65000 (3) 1.25.0
1804 0x070C Holding RW u16 Канал 5 Цикл ON (с) 1...65000 (3) 1.25.0
1805 0x070D Holding RW u16 Канал 6 Цикл ON (с) 1...65000 (3) 1.25.0
1808 0x0710 Holding RW u16 Канал 1 Цикл OFF (с) 1...65000 (3) 1.25.0
1809 0x0711 Holding RW u16 Канал 2 Цикл OFF (с) 1...65000 (3) 1.25.0
1810 0x0712 Holding RW u16 Канал 3 Цикл OFF (с) 1...65000 (3) 1.25.0
1811 0x0713 Holding RW u16 Канал 4 Цикл OFF (с) 1...65000 (3) 1.25.0
1812 0x0714 Holding RW u16 Канал 5 Цикл OFF (с) 1...65000 (3) 1.25.0
1813 0x0715 Holding RW u16 Канал 6 Цикл OFF (с) 1...65000 (3) 1.25.0
1864 0x0748 Input RO u16 Канал 1 Оставшееся время активного таймера x0.1, с для функций 1–4с для функции 5Error: 0 1.25.0
1865 0x0749 Input RO u16 Канал 2 Оставшееся время активного таймера x0.1, с для функций 1–4с для функции 5Error: 0 1.25.0
1866 0x074A Input RO u16 Канал 3 Оставшееся время активного таймера x0.1, с для функций 1–4с для функции 5Error: 0 1.25.0
1867 0x074B Input RO u16 Канал 4 Оставшееся время активного таймера x0.1, с для функций 1–4с для функции 5Error: 0 1.25.0
1868 0x074C Input RO u16 Канал 5 Оставшееся время активного таймера x0.1, с для функций 1–4с для функции 5Error: 0 1.25.0
1869 0x074D Input RO u16 Канал 6 Оставшееся время активного таймера x0.1, с для функций 1–4с для функции 5Error: 0 1.25.0
Управление приводом Управление приводом Управление приводом Управление приводом Управление приводом Управление приводом Управление приводом Управление приводом Управление приводом
16 0x0010 Coil ⚡ RW bool П1 откр Управление открытием/закрытием привода.
Для открытия нужно записать "1" в регистр открытия привода. Значение "1" будет сохраняться в регистре пока привод не закончит движение.
Открытие можно прервать, записав "0" в регистр.
Закрытие выполняется аналогично. 		0, 1 1.21.0
17 0x0011 Coil ⚡ RW bool П1 закр Управление открытием/закрытием привода.
Для открытия нужно записать "1" в регистр открытия привода. Значение "1" будет сохраняться в регистре пока привод не закончит движение.
Открытие можно прервать, записав "0" в регистр.
Закрытие выполняется аналогично. 		0, 1 1.21.0
18 0x0012 Coil ⚡ RW bool П2 откр Управление открытием/закрытием привода.
Для открытия нужно записать "1" в регистр открытия привода. Значение "1" будет сохраняться в регистре пока привод не закончит движение.
Открытие можно прервать, записав "0" в регистр.
Закрытие выполняется аналогично. 		0, 1 1.21.0
19 0x0013 Coil ⚡ RW bool П2 закр Управление открытием/закрытием привода.
Для открытия нужно записать "1" в регистр открытия привода. Значение "1" будет сохраняться в регистре пока привод не закончит движение.
Открытие можно прервать, записав "0" в регистр.
Закрытие выполняется аналогично. 		0, 1 1.21.0
20 0x0014 Coil ⚡ RW bool П3 откр Управление открытием/закрытием привода.
Для открытия нужно записать "1" в регистр открытия привода. Значение "1" будет сохраняться в регистре пока привод не закончит движение.
Открытие можно прервать, записав "0" в регистр.
Закрытие выполняется аналогично. 		0, 1 1.21.0
21 0x0015 Coil ⚡ RW bool П3 закр Управление открытием/закрытием привода.
Для открытия нужно записать "1" в регистр открытия привода. Значение "1" будет сохраняться в регистре пока привод не закончит движение.
Открытие можно прервать, записав "0" в регистр.
Закрытие выполняется аналогично. 		0, 1 1.21.0
1280 0x0500 Holding RW u16 Привод 1 Включение управления приводом.
Когда привод активен, прямое управление реле через coil-регистры или входы игнорируется, работает только управление через регистры или маппинг-матрицу привода.
Привод 1 использует выход 1 для открытия, выход 2 для закрытия. Привод 2 - выходы 3 и 4, привод 3 - выходы 5 и 6 соответственно. 		0, 1 (0) 1.21.0
1281 0x0501 Holding RW u16 Привод 2 Включение управления приводом.
Когда привод активен, прямое управление реле через coil-регистры или входы игнорируется, работает только управление через регистры или маппинг-матрицу привода.
Привод 1 использует выход 1 для открытия, выход 2 для закрытия. Привод 2 - выходы 3 и 4, привод 3 - выходы 5 и 6 соответственно. 		0, 1 (0) 1.21.0
1282 0x0502 Holding RW u16 Привод 3 Включение управления приводом.
Когда привод активен, прямое управление реле через coil-регистры или входы игнорируется, работает только управление через регистры или маппинг-матрицу привода.
Привод 1 использует выход 1 для открытия, выход 2 для закрытия. Привод 2 - выходы 3 и 4, привод 3 - выходы 5 и 6 соответственно. 		0, 1 (0) 1.21.0
1284 0x0504 Holding RW u16 Привод 1 Действие для привода, выполняемое при включении питания реле. 0: Нет действия
1: Открыть
2: Закрыть 		1.21.0
1285 0x0505 Holding RW u16 Привод2 Действие для привода, выполняемое при включении питания реле. 0: Нет действия
1: Открыть
2: Закрыть 		1.21.0
1286 0x0506 Holding RW u16 Привод 3 Действие для привода, выполняемое при включении питания реле. 0: Нет действия
1: Открыть
2: Закрыть 		1.21.0
1288 0x0508 Holding RW u16 Привод 1 Действие для привода, выполняемое при переходе в безопасный режим. 0: Нет действия
1: Открыть
2: Закрыть 		1.21.0
1289 0x0509 Holding RW u16 Привод 2 Действие для привода, выполняемое при переходе в безопасный режим. 0: Нет действия
1: Открыть
2: Закрыть 		1.21.0
1290 0x050A Holding RW u16 Привод 3 Действие для привода, выполняемое при переходе в безопасный режим. 0: Нет действия
1: Открыть
2: Закрыть 		1.21.0
1292 0x050C Holding RW u16 Привод 1 Управление с входов для привода в безопасном режиме 0: Не блокировать
1: Блокировать в безопасном режиме
2: Разрешить только в безопасном режиме 		1.21.0
1293 0x050D Holding RW u16 Привод 2 Управление с входов для привода в безопасном режиме 0: Не блокировать
1: Блокировать в безопасном режиме
2: Разрешить только в безопасном режиме 		1.21.0
1294 0x050E Holding RW u16 Привод 3 Управление с входов для привода в безопасном режиме 0: Не блокировать
1: Блокировать в безопасном режиме
2: Разрешить только в безопасном режиме 		1.21.0
1328 0x0530 Holding RW u16 Привод 1 Время открытия привода 0, 10 - 6000, сек х10
(100 = 10 сек)
Начиная с FW 1.24.0 можно установить 0 или 10-6000 сек х10. Ноль означает, что выход будет включен без таймаута (до выключения его вручную), а любые значения > 0 и < 10 будут проигнорированы 		1.21.0
1329 0x0531 Holding RW u16 Привод 2 Время открытия привода 0, 10 - 6000, сек х10
(100 = 10 сек)
Начиная с FW 1.24.0 можно установить 0 или 10-6000 сек х10. Ноль означает, что выход будет включен без таймаута (до выключения его вручную), а любые значения > 0 и < 10 будут проигнорированы 		1.21.0
1330 0x0532 Holding RW u16 Привод 3 Время открытия привода 0, 10 - 6000, сек х10
(100 = 10 сек)
Начиная с FW 1.24.0 можно установить 0 или 10-6000 сек х10. Ноль означает, что выход будет включен без таймаута (до выключения его вручную), а любые значения > 0 и < 10 будут проигнорированы 		1.21.0
1332 0x0534 Holding RW u16 Привод 1 Время закрытия привода 0, 10 - 6000, сек х10
(100 = 10 сек)
Начиная с FW 1.24.0 можно установить 0 или 10-6000 сек х10. Ноль означает, что выход будет включен без таймаута (до выключения его вручную), а любые значения > 0 и < 10 будут проигнорированы 		1.21.0
1333 0x0535 Holding RW u16 Привод 2 Время закрытия привода 0, 10 - 6000, сек х10
(100 = 10 сек)
Начиная с FW 1.24.0 можно установить 0 или 10-6000 сек х10. Ноль означает, что выход будет включен без таймаута (до выключения его вручную), а любые значения > 0 и < 10 будут проигнорированы 		1.21.0
1334 0x0536 Holding RW u16 Привод 3 Время закрытия привода 0, 10 - 6000, сек х10
(100 = 10 сек)
Начиная с FW 1.24.0 можно установить 0 или 10-6000 сек х10. Ноль означает, что выход будет включен без таймаута (до выключения его вручную), а любые значения > 0 и < 10 будут проигнорированы 		1.21.0
1336 0x0538 Holding RW u16 Привод 1 Пауза при смене направления (deadtime) 50 - 10000, мс
(500) 		1.21.0
1337 0x0539 Holding RW u16 Привод 2 Пауза при смене направления (deadtime) 50 - 10000, мс
(500) 		1.21.0
1338 0x053A Holding RW u16 Привод 3 Пауза при смене направления (deadtime) 50 - 10000, мс
(500) 		1.21.0
1400 - 1431 0x0578 - 0x0597 Holding RW u16 Регистры mapping-матрицы привода для коротких нажатий 0 1.21.0
1432 - 1463 0x0598 - 0x05B7 Holding RW u16 Регистры mapping-матрицы привода для длинных нажатий 0 1.21.0
1464 - 1495 0x05B8 - 0x05D7 Holding RW u16 Регистры mapping-матрицы привода для двойных нажатий 0 1.21.0
1496 - 1527 0x05D8 - 0x05F7 Holding RW u16 Регистры mapping-матрицы привода для сначала короткого, потом длинного нажатий 0 1.21.0
Задержки Задержки Задержки Задержки Задержки Задержки Задержки Задержки Задержки
1728 0x06C0 Holding RW u16 Канал 1 Задержка включения при подаче питания (x0.1, с) 0...9990 (0) 1.24.0
1729 0x06C1 Holding RW u16 Канал 2 Задержка включения при подаче питания (x0.1, с) 0...9990 (0) 1.24.0
1730 0x06C2 Holding RW u16 Канал 3 Задержка включения при подаче питания (x0.1, с) 0...9990 (0) 1.24.0
1731 0x06C3 Holding RW u16 Канал 4 Задержка включения при подаче питания (x0.1, с) 0...9990 (0) 1.24.0
1732 0x06C4 Holding RW u16 Канал 5 Задержка включения при подаче питания (x0.1, с) 0...9990 (0) 1.24.0
1733 0x06C5 Holding RW u16 Канал 6 Задержка включения при подаче питания (x0.1, с) 0...9990 (0) 1.24.0
1736 0x06C8 Holding RW u16 Канал 1 Задержка повторного включения (x0.1, с) 0...9990 (0) 1.24.0
1737 0x06C9 Holding RW u16 Канал 2 Задержка повторного включения (x0.1, с) 0...9990 (0) 1.24.0
1738 0x06CA Holding RW u16 Канал 3 Задержка повторного включения (x0.1, с) 0...9990 (0) 1.24.0
1739 0x06CB Holding RW u16 Канал 4 Задержка повторного включения (x0.1, с) 0...9990 (0) 1.24.0
1740 0x06CC Holding RW u16 Канал 5 Задержка повторного включения (x0.1, с) 0...9990 (0) 1.24.0
1741 0x06CD Holding RW u16 Канал 6 Задержка повторного включения (x0.1, с) 0...9990 (0) 1.24.0
1744 0x06D0 Input RO u16 Канал 1 Таймер задержки включения при подаче питания (x0.1, с) x0.1, cError: 0 1.24.0
1745 0x06D1 Input RO u16 Канал 2 Таймер задержки включения при подаче питания (x0.1, с) x0.1, cError: 0 1.24.0
1746 0x06D2 Input RO u16 Канал 3 Таймер задержки включения при подаче питания (x0.1, с) x0.1, cError: 0 1.24.0
1747 0x06D3 Input RO u16 Канал 4 Таймер задержки включения при подаче питания (x0.1, с) x0.1, cError: 0 1.24.0
1748 0x06D4 Input RO u16 Канал 5 Таймер задержки включения при подаче питания (x0.1, с) x0.1, cError: 0 1.24.0
1749 0x06D5 Input RO u16 Канал 6 Таймер задержки включения при подаче питания (x0.1, с) x0.1, cError: 0 1.24.0
1752 0x06D8 Input RO u16 Канал 1 Таймер задержки повторного включения x0.1, cError: 0 1.24.0
1753 0x06D9 Input RO u16 Канал 2 Таймер задержки повторного включения x0.1, cError: 0 1.24.0
1754 0x06DA Input RO u16 Канал 3 Таймер задержки повторного включения x0.1, cError: 0 1.24.0
1755 0x06DB Input RO u16 Канал 4 Таймер задержки повторного включения x0.1, cError: 0 1.24.0
1756 0x06DC Input RO u16 Канал 5 Таймер задержки повторного включения x0.1, cError: 0 1.24.0
1757 0x06DD Input RO u16 Канал 6 Таймер задержки повторного включения x0.1, cError: 0 1.24.0

Описание

RO / RW Read only / Read/Write
Выделено жирным Значение регистра по умолчанию
xN Множитель, на который надо умножить число из регистра, чтобы получить значение в единицах измерения.
Не указан — считать равным 1
⚡ Регистр поддерживает отправку данных с помощью событий Быстрого Modbus.
FW Версия прошивки устройства, с которой появился регистр. Пусто — регистр был всегда.
Error: Значение при ошибке
Серый цвет ячейки Служебный регистр: назначение, формат и содержимое может измениться в новых версиях прошивки

Описание

Адрес Адрес Параметры регистра Параметры регистра Параметры регистра Описание Значения Примечание
Dec Hex Тип Доступ Формат Описание Значения Примечание
Параметры подключения Параметры подключения Параметры подключения Параметры подключения Параметры подключения Параметры подключения Параметры подключения Параметры подключения
110 0x006E Holding RW u16 Скорость порта RS-485. Настройка параметров подключения по RS-485 x100, Боды12 — 1200 бит/с,24 — 2400 бит/с,48 — 4800 бит/с, 96 — 9600 бит/с, 192 — 19 200 бит/с, 384 — 38 400 бит/с, 576 — 57 600 бит/с,1152 — 115 200 бит/с
111 0x006F Holding RW u16 Настройка бита чётности порта RS-485 0 — нет бита чётности (none),1 — нечётный (odd),2 — чётный (even)
112 0x0070 Holding RW u16 Количество стоп-битов порта RS-485Подробнее: игнорирование стопбитов 1, 2
128 0x0080 Holding RW u16 Modbus-адрес устройства (подробнее)
Модель устройства и версия прошивки Модель устройства и версия прошивки Модель устройства и версия прошивки Модель устройства и версия прошивки Модель устройства и версия прошивки Модель устройства и версия прошивки Модель устройства и версия прошивки Модель устройства и версия прошивки
200-205 0x00C8 - 0x00CD Input RO string Модель устройства
206-219 0x00CE - 0x00DB Input RO string Расширение модели устройства. Для чтения модели устройства нужно читать диапазон из 20 регистров (200 - 219) Только в версиях прошивок, где есть Быстрый Modbus
220-244 0x00DC - 0x00F4 Input RO string Хэш коммита и название ветки откуда собрана прошивка (2 символа в регистре)
250-265 0x00FA - 0x0109 Input RO string Версия прошивки
266-269 0x010A - 0x010D Input RO u64 Расширение серийного номера
270-271 0x010E - 0x010F Input RO u32 Серийный номер
290-301 0x0122 - 0x012D Holding RO string Сигнатура прошивки
320 0x0140 Input RO u16 Версия прошивки в числовом формате (подробнее) MAJOR Только в версиях прошивок, где есть Быстрый Modbus
321 0x0141 Input RO u16 Версия прошивки в числовом формате (подробнее) MINOR Только в версиях прошивок, где есть Быстрый Modbus
322 0x0142 Input RO u16 Версия прошивки в числовом формате (подробнее) PATCH Только в версиях прошивок, где есть Быстрый Modbus
323 0x0143 Input RO s16 Версия прошивки в числовом формате (подробнее) SUFFIX Только в версиях прошивок, где есть Быстрый Modbus
324-325 0x0144 - 0x0145 Input RO u32 Версия прошивки в числовом формате Только в версиях прошивок, где есть Быстрый Modbus
326-327 0x0146 - 0x0147 Input RO u32 Версия прошивки в Big Endian формате Только в версиях прошивок, где есть Быстрый Modbus
Прочее Прочее Прочее Прочее Прочее Прочее Прочее Прочее
104-105 0x0068 - 0x0069 Input RO u32 Время работы с момента загрузки секунды
120 0x0078 Holding RW u16 Перезагрузка устройства без сохранения состояния любое, отличное от 0 перезагружает устройство
129 0x0081 Holding RW u16 Перевод в режим обновления прошивки на 2 минуты любое, отличное от 0 переводит устройство в режим обновления прошивки
330-336 0x014A - 0x0150 Holding RO string Версия загрузчика
130 0x0082 Holding RW u16 Отключение светодиода Status 0 - включен 1 - отключен
131 0x0083 Holding RW u16 Перевод в режим обновления прошивки на текущих настройках соединения.Для проверки того, поддерживает ли текущая прошивка и загрузчик обновление прошивки на текущих настройках соединения, нужно прочитать значение данного регистра: если чтение успешно и значение равно 0, то функция поддерживается. запись 1 переводит устройство в режим обновления прошивки С версии прошивки 1.20.4
113 0x0071 Holding RW u16 Время перед отправкой ответа на modbus запрос мс0 - 254 (0) Только в версиях прошивок, где есть Быстрый Modbus
114 0x0072 Holding RW u16 Режим непрерывного чтения регистров с зазором 0 - отключен 1 - включен 2 - включение сохраняется после перезагрузки Только в версиях прошивок, где есть Быстрый Modbus
121 0x0079 Input RO u16 Текущее напряжение питания мВ
122 0x007A Input RO u16 Минимальное напряжение питания с момента загрузки, без усреднения мВ
125 0x007D Input RO u16 Текущее напряжение питания, без усреднения мВ
119 0x0077 Input RO u16 Минимальное напряжение питания микроконтроллера с момента загрузки до усреднения мВ
123 0x007B Input RO u16 Напряжение питания микроконтроллера мВ
124 0x007C Input RO s16 Внутренняя температура микроконтроллера x0.1, °C
304-319 0x0130-0x013F Input RO string Номер партии устройства.
Регистр доступен только для устройств, произведенных с 21.01.26. 		С версии прошивки 1.23.0
64256-64383 0xFB00-0xFB7F Input RO u16 FlashFS: свободное место на странице байт С версии прошивки 1.23.0
64384-64511 0xFB80-0xFBFF Input RO u16 FlashFS: сумма размеров актуальных файлов на странице байт С версии прошивки 1.23.0
64512-64639 0xFC00-0xFC7F Input RO u16 FlashFS: фрагментация страницы 0 - 100%0 - все данные актуальны,100 - нет актуальных данных С версии прошивки 1.23.0
64640-64767 0xFC80-0xFCFF Input RO u16 FlashFS: счетчик количества стираний страницы С версии прошивки 1.23.0
65402 0xFF7A Holding RW u16 Сброс настроек устройства к значениям по умолчанию. Настройки связи не сбрасываются.После сброса настроек устройство будет перезагружено. запись 1 приводит к сбросу настроек С версии прошивки 1.22.0
65504 0xFFE0 Input RO u16 Максимальный размер используемого стека байт0 - стек поврежден С версии прошивки 1.23.0
65505 0xFFE1 Input RO u16 Объём свободной оперативной памяти байт С версии прошивки 1.23.0
65506 0xFFE2 Input RO u16 Объем используемой оперативной памяти байт С версии прошивки 1.23.0
65507 0xFFE3 Input RO u16 Размер стека байт С версии прошивки 1.23.0
65508 0xFFE4 Input RO u16 Причина последней перезагрузки МК 1 - LPWR,2 - WWDG,3 - IWDG,4 - SFT,5 - POR,6 - PIN,7 - OBL,8 - V18PWR С версии прошивки 1.23.0
65509 0xFFE5 Input RO u32 Счетчик обновлений прошивки С версии прошивки 1.23.0

Обновление прошивки

Прошивка обновляется по протоколу Modbus, по той же линии RS-485. Настройки, записанные в память устройства, при обновлении сохраняются.

Здесь будет скриншот: обновление прошивки Light Stream Switch 6 нашим инструментом
Источник — https://wiki.lightstreamdevelop.online/index.php?title=Light_Stream_Switch_6_-_Руководство_пользователя&oldid=561
